Трапоприямки с вертикальным выпуском
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
г. Минск
| Артикул | Наименование | Чертеж PDF | Чертеж DWG | Н, мм | Dk, мм | Do, мм | Q | D, мм | Q, л/с | Купить |
|---|---|---|---|---|---|---|---|---|---|---|
| 538.05.11-М | Трубный выпуск ТВ-51.51.50-51-НС верт Ду 50, 538.05.11-М |
|
|
50 | - | - | 0,8 | 51 | 0.8 | Запросить КП |
| 538.10.11-М | Трубный выпуск ТВ-51.51.50-51-НС верт Ду 50, 538.05.11-М |
|
|
100 | - | - | 0,8 | 110 | 0.8 | Запросить КП |
| 538.15.11-М | Трубный выпуск ТВ-160.160.108-160-НС верт Ду 150 ПГЗ, 538.15.11-М |
|
|
108 | - | - | 2,7 | 160 | 2.7 | Запросить КП |
| 538.20.11-М | Трубный выпуск ТВ-200.200.137-200-НС верт Ду 200 ПГЗ, 538.20.11-М |
|
|
137 | - | - | 5 | 200 | 5 | Запросить КП |

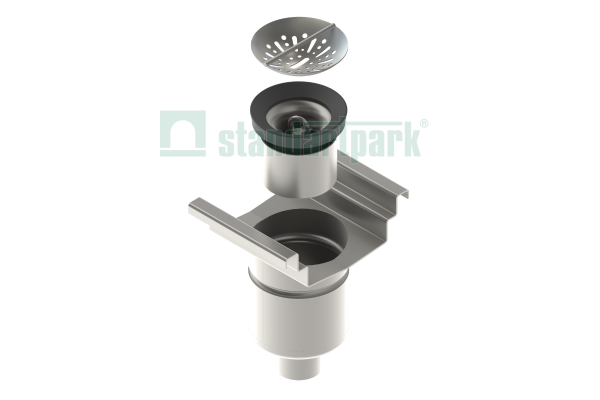

| 531.05.11-М | Трапоприямок однокорпусный (для полов без гидроизоляции) ТП-110.110.120-51-НС ф110 ПГЗ верт Ду 50, 531.05.11-М |
|
|
120 | 110 | 51 | 0,8 | 0.8 | Запросить КП | |

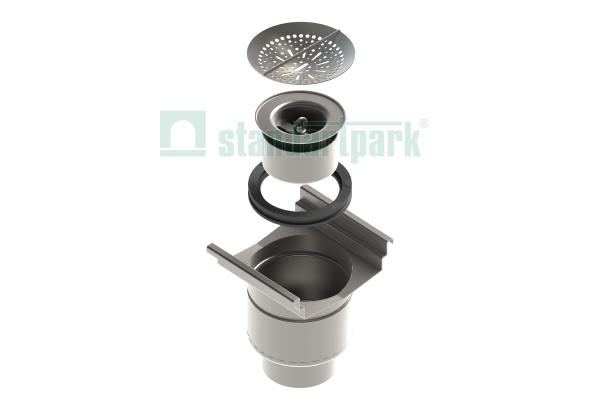

| 532.10.11-М | Трапоприямок однокорпусный (для полов без гидроизоляции) ТП-160.160.130-110-НС ф160 ПГЗ верт Ду100, 532.10.11-М |
|
|
130 | 160 | 110 | 2,7 | - | 2.7 | Запросить КП |

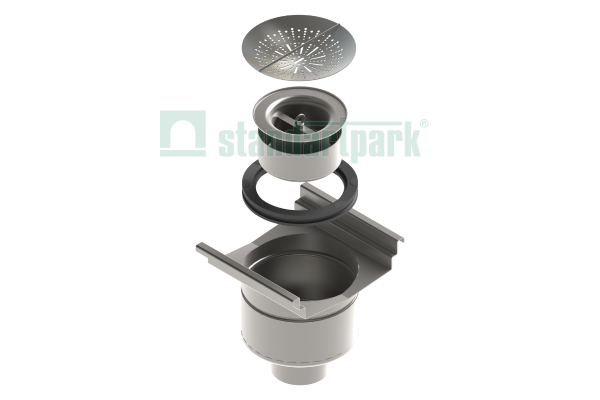

| 533.10.11-М | Трапоприямок однокорпусный (для полов без гидроизоляции) ТП-224.224.150-110-НС ф224 ПГЗ верт Ду 100, 533.10.11-М |
|
|
150 | 224 | 110 | 5,0 | - | 5 | Запросить КП |
| 533.15.11-М | Трапоприямок однокорпусный (для полов без гидроизоляции) ТП-224.224.150-160-НС ф224 ПГЗ верт Ду 150, 533.15.11-М |
|
|
150 | 224 | 160 | 5,0 | - | 5 | Запросить КП |
| 539.15.11-М | Трапоприямок однокорпусный (для полов без гидроизоляции) ТП-330.303.200-160-НС верт Ду 150, 539.15.11-М |
|
|
303 | 330 | 200 | 7 | - | 7 | Запросить КП |
| 539.20.11-М | Трапоприямок однокорпусный (для полов без гидроизоляции) ТП-440.403.265-200-НС верт Ду 200, 539.20.11-М |
|
|
404 | 440 | 265 | 10 | - | 11 | Запросить КП |
| 526.15.11-М | Трап однокорпусный (для полов без гидроизоляции) ТР-380.380.000-160-НС вр верт Ду150, 526.15.11-М |
|
|
380 | 380 | 500 | 7 | - | 7 | Запросить КП |
| 526.20.11-М | Трап однокорпусный (для полов без гидроизоляции) ТР-490.490.000-200-НС вр верт Ду200, 526.20.11-М |
|
|
490 | 490 | 500 | 10 | - | 11 | Запросить КП |
| 531.00.01-М | Трапоприямок двухкорпусный (для полов с гидроизоляцией) ТП-110.100.130-100-НС ф110 ДК ВЧ ПГЗ, 531.00.01-М |
|
|
130 | 110 | - | 0.8 | - | 0.8 | Запросить КП |
| 521.05.11-Ф-М | Трап двухкорпусный (для полов с гидроизоляцией) ТР-180.110.90-51-НС ф110 ДК НЧ верт Ду50, 521.05.11-Ф-М |
|
|
90 | 180 | 51 | 0.8 | - | 0.8 | Запросить КП |
| 521.05.21-Ф-М | Трап двухкорпусный (для полов с гидроизоляцией) ТР-180.110.90-51-НС ф110 ДК НЧ гор Ду50, 521.05.21-Ф-М |
|
|
90 | 180 | 51 | 0.8 | - | 0.8 | Запросить КП |
| 521.10.11-Ф-М | Трап двухкорпусный (для полов с гидроизоляцией) ТР-180.110.90-110-НС ф110 ДК НЧ верт Ду100, 521.10.11-Ф-М |
|
|
90 | 180 | 110 | 0.8 | - | 0,8 | Запросить КП |
| 532.00.01-М | Трапоприямок двухкорпусный (для полов с гидроизоляцией) ТП-160.160.120-150-НС ф160 ДК ВЧ ПГЗ, 532.00.01-М |
|
|
120 | 160 | - | 2.7 | - | 2.7 | Запросить КП |
| 522.10.11-Ф-М | Трап двухкорпусный (для полов с гидроизоляцией) ТР-250.160.74-110-НС ф160 ДК НЧ верт Ду100, 522.10.11-Ф-М |
|
|
74 | 250 | 110 | 2.7 | - | 2.7 | Запросить КП |
| 522.10.21-Ф-М | Трап двухкорпусный (для полов с гидроизоляцией) ТР-250.160.139-110-НС ф160 ДК НЧ гор Ду100, 522.10.21-Ф-М |
|
|
139 | 250 | 110 | 2.7 | - | 2.7 | Запросить КП |
| 533.00.01-М | Трапоприямок двухкорпусный (для полов с гидроизоляцией) ТП-224.224.134-214-НС ф224 ДК ВЧ ПГЗ, 533.00.01-М |
|
|
134 | 224 | - | 5 | - | 5 | Запросить КП |
| 523.10.11-Ф-М | Трап двухкорпусный (для полов с гидроизоляцией) ТР-344.224.88-110-НС ф224 ДК НЧ верт Ду100, 523.10.11-Ф-М |
|
|
88 | 350 | 110 | 5 | - | 5 | Запросить КП |
| 523.10.21-Ф-М | Трап двухкорпусный (для полов с гидроизоляцией) ТР-344.224.139-110-НС ф224 ДК НЧ гор Ду100, 523.10.21-Ф-М |
|
|
139 | 350 | 110 | 5 | - | 5 | Запросить КП |
*Пропускная способность трапоприямка при минимальном гидравлическом подпоре в 20мм над гидрозатвором при условии чистого уловителя механических примесей (при их использовании).
**Трубные выпуски (трапоприямок, у которого диаметр корпуса равен диаметру выпуска)
Трапоприямки в процессе производства системы привариваются к дну лотка в заводских условиях. Они обеспечивают соединение лотков с системой канализации (трубами) через вертикальные выпуски.
При подборе системы водоотвода следует производить расчеты начиная именно с выпуска и трапоприямка. В зависимости от предполагаемой интенсивности стоков, подбирается диаметр трапоприямка и гидрозатвор. После этого, им подбирается соответствующий по ширине и глубине лоток. Не всегда большая пропускная способность = большому лотку. Эффективный, правильно подобранный трапоприямок поможет сэкономить на ширине лотка и, соответственно, решетке. Например, заказчику необходимо соединить лоток Евро 100 (или щелевой) с выпуском Ду100, который имеет внешний диаметр трубы 110мм, что больше сечения лотка. В этом случае, соединение лотков с трубами внутрицеховой канализации осуществляется путем расширения лотка в месте подключения к канализации до сечения, позволяющего использовать трапоприямок.

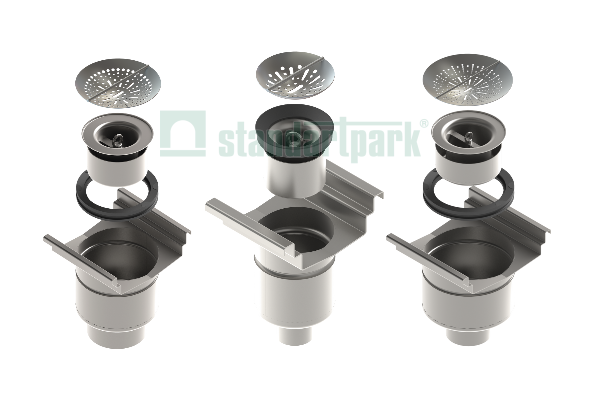

Стандартпарк производит цилиндрические трапоприямки с подвесными гидрозатворами, соответствующие требованиям международных стандартов гигиеничности.
Вертикальные выпуски применяются при обустройстве системы водоотвода с большой глубиной заложения канализационных труб. Это может быть заложение труб в грунте под зданием, либо подвесная канализация на нижеследующих этажах. Они удобны в монтаже, они позволяют выставлять по высоте лотки в нулевое положение пола и компенсировать значительные ошибки, допущенные при обустройстве канализации.
