Ливневые очистные сооружения

Очистные сооружения поверхностного стока

Ливневые очистные сооружения (ЛОС) — это эффективная система дождевой канализации, главное назначение которой - прием, очистка и отведение дождевых, талых и поливомоечных вод с селитебных территорий и площадок предприятий от маслянистых, нефтесодержащих и других типов примесей, а также твердых частиц. Чтобы уровень воды на выходе соответствовал параметрам, позволяющим дальнейший ее сброс в централизованную городскую канализацию, в водоёмы хозяйственно-бытового, рекреационного, а также рыбохозяйственного назначения.

Очистные сооружения ливневой канализации используют для автостоянок, автосервисов, парковок, АЗС, автомагистралей и промышленных предприятий.

Локальная очистная система включает в себя несколько сооружений в отдельных корпусах, расположенных в конкретном порядке, или моноблочные (когда несколько функциональных блоков располагаются в 1 корпусе). Наличие тех и других конструкций очистки ливневых сточных вод зависит от потребностей территории, типа стоков и индивидуальных целей предприятия. Это:

• распределительный колодец;
• резервуар-усреднитель;
• пескоилоотделитель (песколовка);
• маслобензоотделитель;
• уф-обеззараживатель для воды;
• сорбционный фильтр;
• колодец для отбора проб;
• блоки доочистки;
• накопительные емкости.

При подключении к системе таких очистных сооружений ливневых / дождевых стоков, как пескоилоотделитель и маслобензоотделитель, жидкость на выходе будет иметь степень очистки: до 20 мг/л по взвешенным веществам и до 0,3 мг/л по нефтепродуктам.

Сорбционный блок в системе обеспечивает уровень чистоты стоков согласно нормативам сброса вод в водоемы рыбохозяйственного назначения, и достигает показателей: до 3 мг/л по взвешенным веществам и до 0,05 мг/л по нефтепродуктам.

Для удобства эксплуатации очистные сооружения Rainpark по умолчанию комплектуются ремнями, датчиками и сигнализаторами уровня осадка (в секции пескоуловителя) и нефтепродуктов (в секции нефтеуловителя), а так же могут быть оснащены GSM-модулями для подключения к системам диспетчеризации.

Очистные сооружения ливневых сточных вод (ливнестоков) торговой марки "Rаinpark®" обладают рядом преимуществ, а именно:

• Все изделия и комплектующие изготавливаются их прочного инновационного сырья;
• Сооружения обладают стойкостью к воздействию окружающей среды и агрессивных веществ;
• Компактные размеры изделий, что позволяет размещать очистные системы на ограниченных территориях;
• Очистные сооружения дождевых стоков полностью готовы к установке и эксплуатации;
• Возможность очищать сооружения от накопившейся грязи;
• Срок эксплуатации — около 50 лет;
• При надобности можно применить обводную линию (байпас);
• Возможность регулирования высоты обслуживающих колодцев, что позволяет устанавливать сооружения на заданную глубину трассы;
• Не нужно сооружать дополнительные здания и конструкции.

Услуги

Компания Стандартпарк, кроме продукции и оборудования Rainpark для очистки ливневых сточных вод, их хранения и перекачки, предлагает ряд услуг:

Опыт внедрения очистных сооружений ливневой канализации "Rаinpark®" показал их высокую надежность и востребованность. Компания Стандартпарк осуществляет полную инженерную и консультационную поддержку строительно-монтажным и проектным организациям и отдельным заказчикам. Для предварительного расчета и подбора необходимой комплектации для вашей очистной системы.

Обратитесь в ближайший офис Стандартпарк и получите опросный лист для подбора очистных сооружений поверхностного стока для Вашего проекта.

Технология очистки дождевых и талых сточных вод

Компания Стандартпарк предлагает для организации систем очистки ливневых вод оборудование Rainpark, функционирование которого базируется на механическом и физико-химическом методах очистки. В первом случае – происходит снижение скорости потоков дождевой, талой или промышленной воды и устранения примесей под воздействием гравитации, а также тонкослойного отстаивания с коалесцирующим эффектом (маслянистые примеси укрупняются и всплывают на поверхность жидкости в емкости). При физико-химическом воздействии происходит абсорбция, когда поверхностью твердых сорбентов поглощаются нефтепродукты, находящиеся в растворенном или тонкоэмульгированном состоянии.

Принципиальная схема А

Ливневые сточные воды поступают в пескоотделитель Rainpark ПО с целью устранения взвешенных веществ механическим путем и поступлением сточных вод в следующий модуль очистки. В маслобензоотделителе Rainpark БМО устраняются масло- и нефтепродукты, а на выходе в колодце отбора проб Rainpark КОП (оснащен дисковым затвором и предназначен для отбора проб очищенной воды) происходит контроль качества. Возможная эффективность до уровня – по взвешенным веществам до 20 мг/л, по нефтепродуктам до 0,3 мг/л. Если производительность до 100 л/с, то возможно уменьшение габаритов системы и расположение всех составных элементов в 1-м корпусе.

Принципиальная схема В

Используется для сброса очищенных (до нормативного уровня) дождевых вод в водоемы рыбохозяйственного назначения. В схему подключается сорбционный фильтр Rainpark СФ для абсорбции.

Принципиальная схема С

Если требования водоочистки очень высоки и необходимо дополнительное обеззараживание, то системы должна включать специальное оборудование, которое обеспечит требуемое – модуль ультрафиолетового обеззараживания Rainpark УФ.

Принципиальная схема D

Согласно «Рекомендациям по расчёту систем сбора, отведения и очистки поверхностного стока ФГУП “НИИ ВОД-ГЕО”» первые и самые загрязненные стоки нуждаются в очистке. Если таких требований нет и 100%-ного очищения не нужно делать, то в схему рекомендуют включить распределительный колодец Rainpark РК для подачи части более загрязненного стока в систему очистки, а условно чистого – о ее обход. Кроме этого использование колодца распределения дает возможность обеспечить нормативную расчётную нагрузку на очистные сооружения и, что немаловажно, снизить их стоимость.

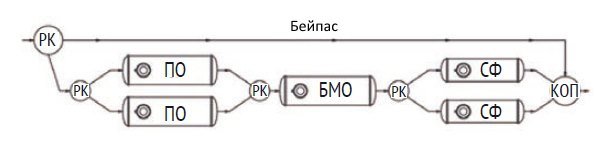

Принципиальная схема Е

Параллельное расположение модулей с соединением в распределительных колодцах. Идеальное решение для канализационных сетей с большой производительностью - свыше 50 л/сек.

Принципиальная схема F

Если есть ограничения по габаритам системы очистки ливнестоков с производительностью не больше 70 л/сек. При этом возможно выполнение системы в едином корпусе.

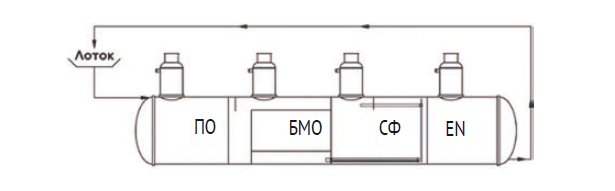

Принципиальная схема G

Актуальная схема для объектов, на которых возможно повторное использование уже очищенной воды (например, на автомойках экономия расходов на воду составляет 70% при осуществлении данной схемы). Для устранения нефтесодержащих примесей из стоков используется оборотная система очистки.

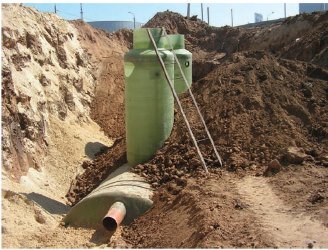

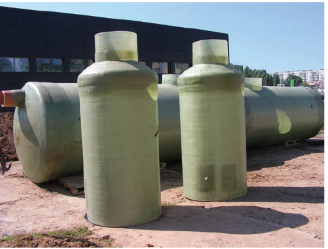

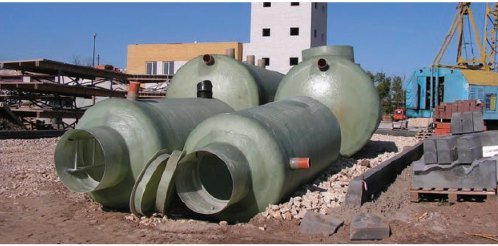

Фото ЛОС:
