Решетки пластинчатые

Решетки пластинчатые

Рейтинг: 5 / 5
Параметры
  • Материал: нержавеющая сталь AISI 304, AISI 316 или AISI 321
  • Длина, мм: 100
  • Пропускная способность, л/с: низкая
  • Вес, кг: 2,18-7,61
  • Нагрузка: до 300 кг
  • Сечение лотка: 80-300
  • Применение: для лотков серии Евро
Цены уточняйте у менеджера офиса
Характеристики и описание
Решетка РВ-106.1000.20-ПЛ-НС пласт Евро 80 Купить в Интернет-магазине Артикул 542.08.01-М Длина, мм 1000 Вес, кг 2,18 Элемент каталога 177 Классы нагрузки H1,5 Чертеж PDF 51110 Чертеж DWG 51111 A, мм 106 B, мм 106 Н, мм 20 Решетка РВ-126.1000.20-ПЛ-НС пласт Евро 100 Купить в Интернет-магазине Артикул 542.10.01-М Длина, мм 1000 Вес, кг 3,00 Элемент каталога 177 Классы нагрузки H1,5 Чертеж PDF 51112 Чертеж DWG 51113 A, мм 126 Н, мм 20 Решетка РВ-146.1000.25-ПЛ-НС пласт Евро 120 Купить в Интернет-магазине Артикул 542.12.01-М Длина, мм 1000 Вес, кг 3,49 Элемент каталога 177 Классы нагрузки H1,5 Чертеж PDF 51114 Чертеж DWG 51115 A, мм 146 Н, мм 25 Решетка РВ-176.1000.25-ПЛ-НС пласт Евро 150 Купить в Интернет-магазине Артикул 542.15.01-М Длина, мм 1000 Вес, кг 3,86 Элемент каталога 177 Классы нагрузки H1,5 Чертеж PDF 51116 Чертеж DWG 51117 A, мм 176 Н, мм 25 Решетка РВ-196.1000.25-ПЛ-НС пласт Евро 170 Купить в Интернет-магазине Артикул 542.17.01-М Длина, мм 1000 Вес, кг 4,55 Элемент каталога 177 Классы нагрузки H1,5 Чертеж PDF 51118 Чертеж DWG 51119 A, мм 196 Н, мм 25 Решетка РВ-226.1000.30-ПЛ-НС пласт Евро 200 Купить в Интернет-магазине Артикул 542.20.01-М Длина, мм 1000 Вес, кг 4,90 Элемент каталога 177 Классы нагрузки H1,5 Чертеж PDF 51120 Чертеж DWG 51121 A, мм 226 Н, мм 30 Решетка РВ-256.1000.30-ПЛ-НС пласт Евро 230 Купить в Интернет-магазине Артикул 542.23.01-М Длина, мм 1000 Вес, кг 5,26 Элемент каталога 177 Классы нагрузки H1,5 Чертеж PDF 51122 Чертеж DWG 51123 A, мм 256 Н, мм 30 Решетка РВ-276.1000.30-ПЛ-НС пласт Евро 250 Купить в Интернет-магазине Артикул 542.25.01-М Длина, мм 1000 Вес, кг 6,09 Элемент каталога 177 Классы нагрузки H1,5 A, мм 276 Н, мм 30 Решетка РВ-326.1000.30-ПЛ-НС пласт Евро 300 Купить в Интернет-магазине Артикул 542.30.01-М Длина, мм 1000 Вес, кг 7,61 Элемент каталога 177 Классы нагрузки H1,5 A, мм 326 Н, мм 30
Артикул Наименование Фото Длина, мм Вес, кг Классы нагрузки A, мм B, мм Н, мм Чертеж
542.08.01-М Решетка РВ-106.1000.20-ПЛ-НС пласт Евро 80 - 1000 2,18 H1,5 106 106 20
542.10.01-М Решетка РВ-126.1000.20-ПЛ-НС пласт Евро 100 - 1000 3,00 H1,5 126 20
542.12.01-М Решетка РВ-146.1000.25-ПЛ-НС пласт Евро 120 - 1000 3,49 H1,5 146 25
542.15.01-М Решетка РВ-176.1000.25-ПЛ-НС пласт Евро 150 - 1000 3,86 H1,5 176 25
542.17.01-М Решетка РВ-196.1000.25-ПЛ-НС пласт Евро 170 - 1000 4,55 H1,5 196 25
542.20.01-М Решетка РВ-226.1000.30-ПЛ-НС пласт Евро 200 - 1000 4,90 H1,5 226 30
542.23.01-М Решетка РВ-256.1000.30-ПЛ-НС пласт Евро 230 - 1000 5,26 H1,5 256 30
542.25.01-М Решетка РВ-276.1000.30-ПЛ-НС пласт Евро 250 - 1000 6,09 H1,5 276 30
542.30.01-М Решетка РВ-326.1000.30-ПЛ-НС пласт Евро 300 - 1000 7,61 H1,5 326 30

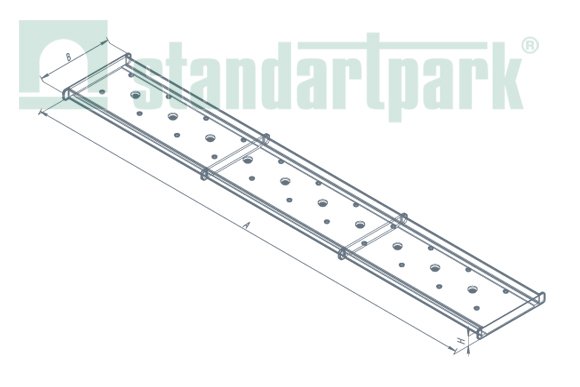

Схема решетки пластинчатой

Решетки водоприемные пластинчатые для лотков Евро. Изготовляются из нержавеющей стали марок AISI 304/304L, AISI 316Ti, AISI 321 толщиной 3 мм. Используются для системы внутреннего водоотведения серии Евро.

Особенности:

  1. Ребра жесткости на внутренней стороне;
  2. Низкая пропускная способность;
  3. Нагрузка до 300 кг.

Используются для установки в пешеходных зонах и местах проезда тележек с минимальной вибрацией при проезде (например, инкубаторах). Не рекомендуются для эксплуатации на участках с сильно загрязненными стоками.

Преимущества:

  • простая установка;
  • презентабельный внешний вид;
  • легкость обслуживания;
  • длительный срок эксплуатации;
  • устойчивость к воздействию химических веществ и перепадов температур.

Пластинчатые решетки широко применяются для отвода стоков в производственных предприятиях, общественных банях, предприятиях общественного питания.

За дополнительной информацией обращайтесь к менеджерам компании Стандартпарк. Они проведут консультацию по всем интересующим Вас вопросам!


Чертежи и монтаж

Чертежи и схемы в растровом формате
