Лоток поворотный водоотводный S'park 2 пластиковый DN100 h70 с решеткой щелевой пластиковой кл. А15 (комплект)
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
г. Минск
| Артикул | Наименование | Наименование согласно прайса | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Материал | Классы нагрузки | Чертеж PDF | Чертеж DWG | Гидравлическое сечение | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 08818-R1 | Комплект лотка поворотного водоотводного S'park 2 (начало R1) | Комплект радиусный (начало) R1 Spark ЛВ-10.14.07-ПП-РВ-ПП-Щ1-R1 | 301.5 | 125 | 75 | 0,388 | пластик | A15 |
|
|
DN100 | Запросить КП |
| 08818-R2 | Комплект лотка поворотного водоотводного S'park 2 (промежуточный R2) | Комплект радиусный (промежуточный) R2 Spark ЛВ-10.14.07-ПП-РВ-ПП-Щ1-R2 | 346 | 125 | 75 | 0,392 | пластик | A15 |
|
|
DN100 | Запросить КП |
| 08818-R3 | Комплект лотка поворотного водоотводного S'park 2 (окончание R3) | Комплект радиусный (окончание) R3 Spark ЛВ-10.14.07-ПП-РВ-ПП-Щ1-R3 | 299 | 125 | 75 | 0,358 | пластик | A15 |
|
|
DN100 | Запросить КП |
Назначение и основные характеристики
Поворотные пластиковые водоотводные лотки S’park 2 (DN100, h70) — практичное решение для организации поверхностного водоотвода там, где важно гибко проложить линию и обойтись без сложной подгонки элементов. Водоотводный лоток поворотный рассчитан на участки с умеренным объёмом ливневого стока — его задача в том, чтобы оперативно собирать и отводить дождевую и талую воду, не допуская застоя.
Применение поворотных лотков особенно актуально в местах, где критично исключить негативные последствия избыточной влаги: у отмостки зданий — чтобы не подтапливался фундамент; вдоль дорожек, тротуаров и парковок — чтобы не разрушалось покрытие; на придомовых и общественных территориях — чтобы не образовывались лужи и не развивалась сырость, провоцирующая плесень.

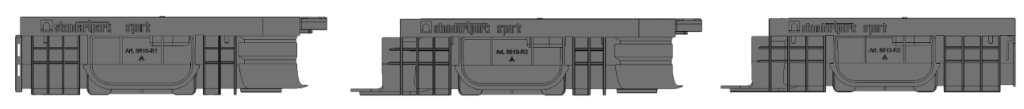

Комплекты поворотных лотков S`park2 |
||
|---|---|---|
|
|
|
|

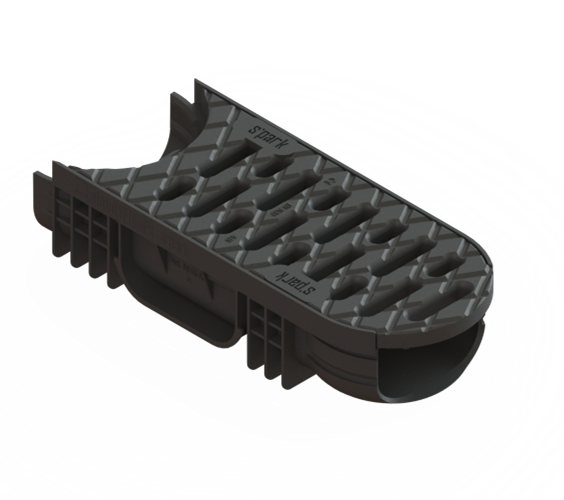

Комплект радиусный (начало R1) арт. 08818-R1 |

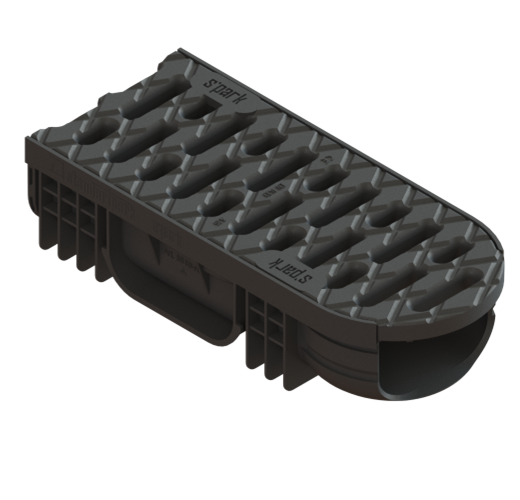

Комплект радиусный (промежуточный R2) арт. 08818-R2 |
Комплект радиусный (окончание R3) арт. 08818-R3 |
|
•Начало поворотной линии. •Сам не задает поворот. •Подключается к существующему комплекту S`park2 прямо. •Не может использоваться самостоятельно без промежуточного комплекта и комплекта окончания. •Может подключаться к ДС-25, ДП-25 и ДП-30. |
•Основной поворотный лоток. •Задает угол поворота до 20⁰. •Может использоваться самостоятельно с такими же комплектами (сборка в замкнутый контур). •Может использоваться комплектами начало и окончание. |
•Конец поворотной линии. •Сам не задает поворот. •Подключается к существующему комплекту S`park2 прямо. •Не может использоваться самостоятельно без промежуточного комплекта и начального. •Может подключаться к ПУ и др точкам сброса. |
|
|
||
|
Каждый лоток оснащен шаблоном для бокового соединения. Боковое подключение может осуществляться с стандартными линейными комплектами S’park2 или с комплектом Начало R1 арт. 08818-R1. |
||

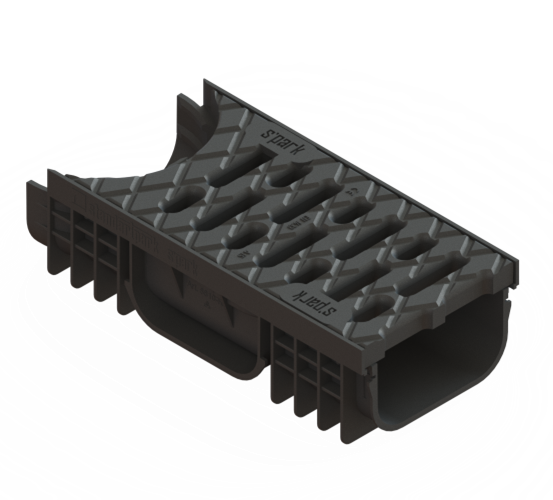

Конструктив комплекта продуман для быстрой и надёжной сборки: в него входит лоток и решётка с классом нагрузки А15, рабочая длина — 250 мм. Лоток усилен рёбрами жёсткости, оснащён опорными лапами для устойчивости и замками для стыковки в линию — это обеспечивает прочность и герметичность соединения. Применение полиуретанового герметика Стандартпарк обязательна. Решётка фиксируется на защёлках, дополнительные крепёжные элементы не требуются.

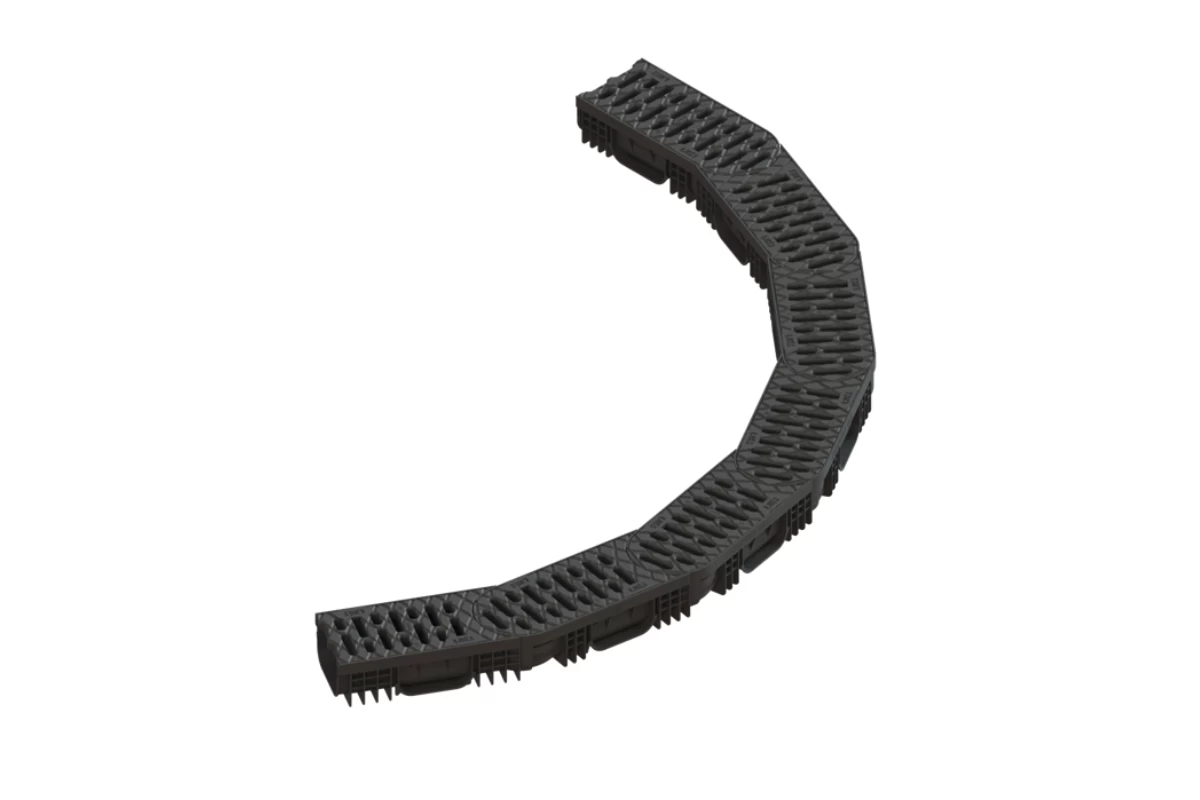

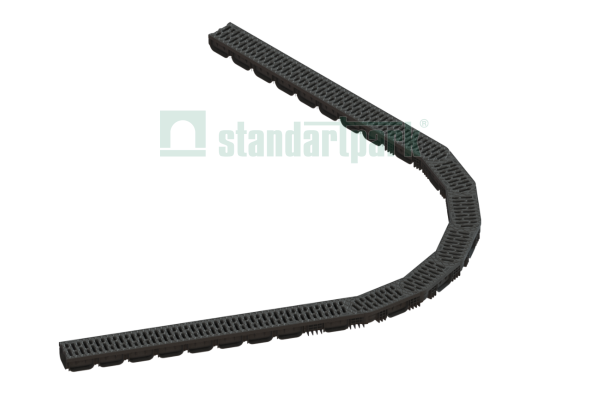

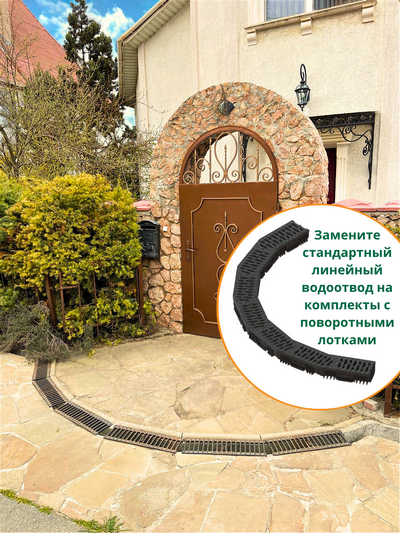

Важная особенность — возможность формировать плавные повороты без подрезки: за счёт конструктива угол каждого соединения можно варьировать до 20°, собирая линию в виде аккуратной дуги. Для обустройства радиусного участка используют стартовый комплект (Начало R1), завершающий (Окончание R3) и промежуточные секции (Промежуточный R3) — их количество подбирают в зависимости от протяжённости линии.
Поворотные лотки совместимы со стандартной линейкой S’park 2: габариты идентичны, поэтому можно без проблем интегрировать их в общую систему и применять все доступные комплектующие — переходники, заглушки, патрубки. Дополнительно каждый лоток снабжён шаблоном для бокового подключения и вертикальным отводом — это расширяет варианты компоновки и упрощает подключение к общей дренажной сети.
Особенности сборки
 |
|

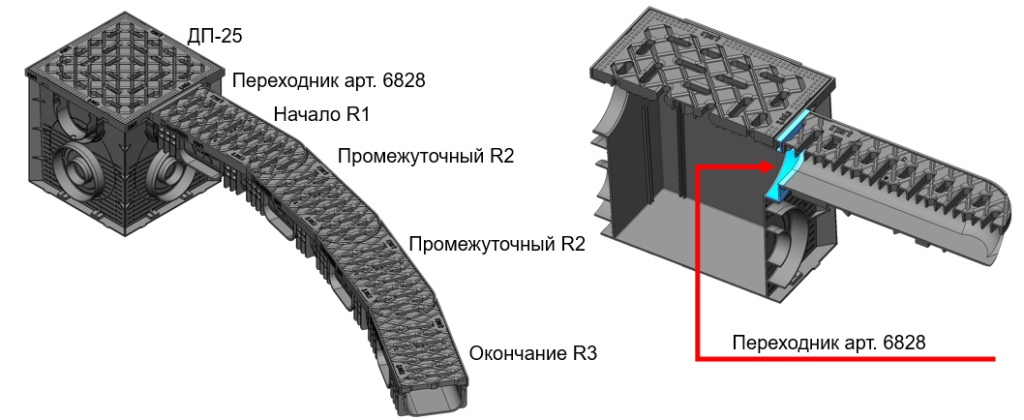

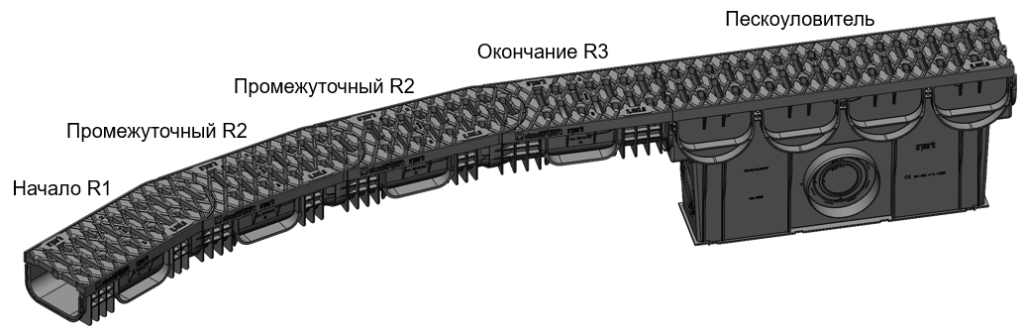

| Подключение поворотных лотков S`park2 к ПУ осуществляется только с помощью элемента окончание R3, без дополнительных переходников. | Чтобы подключить систему к ДС‑25 или ДП‑25, возьмите начальный элемент R1 и соедините его через переходник арт. 6828. Для подключения к ДП-30 возьмите начальный элемент R1 и соедините через надставку арт. 8370-Н с применением переходника арт. 6828. |
|
|
|
|
|

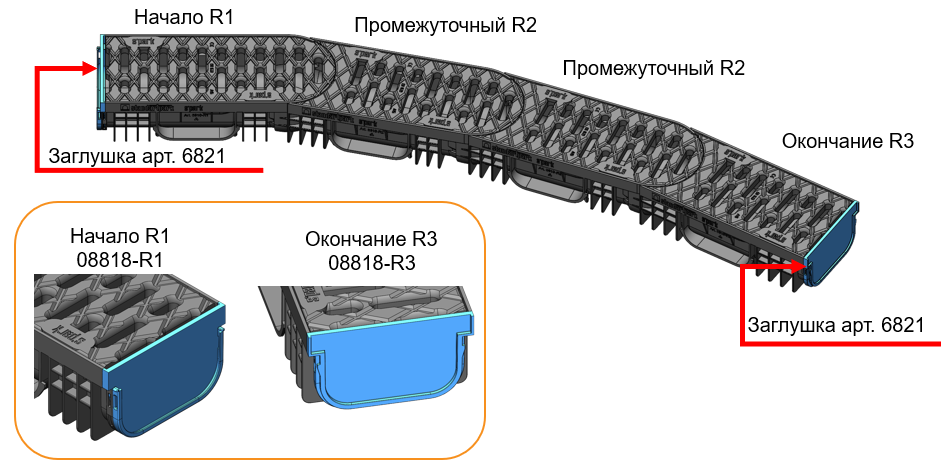

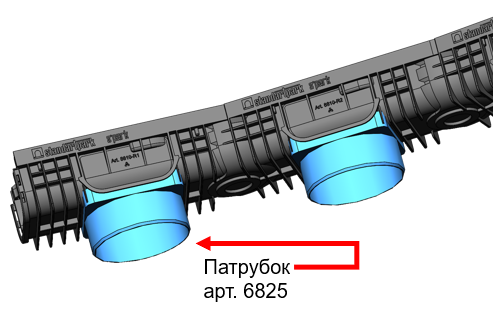

| Вертикальный отвод стока из поворотных лотков в канализационную трубу выполняется путём подключения патрубка (арт. 6825) к нижней части любой секции лотка. | Универсальная заглушка арт. 6821 устанавливается только на начальный R1 и конечный R3 элементы. |

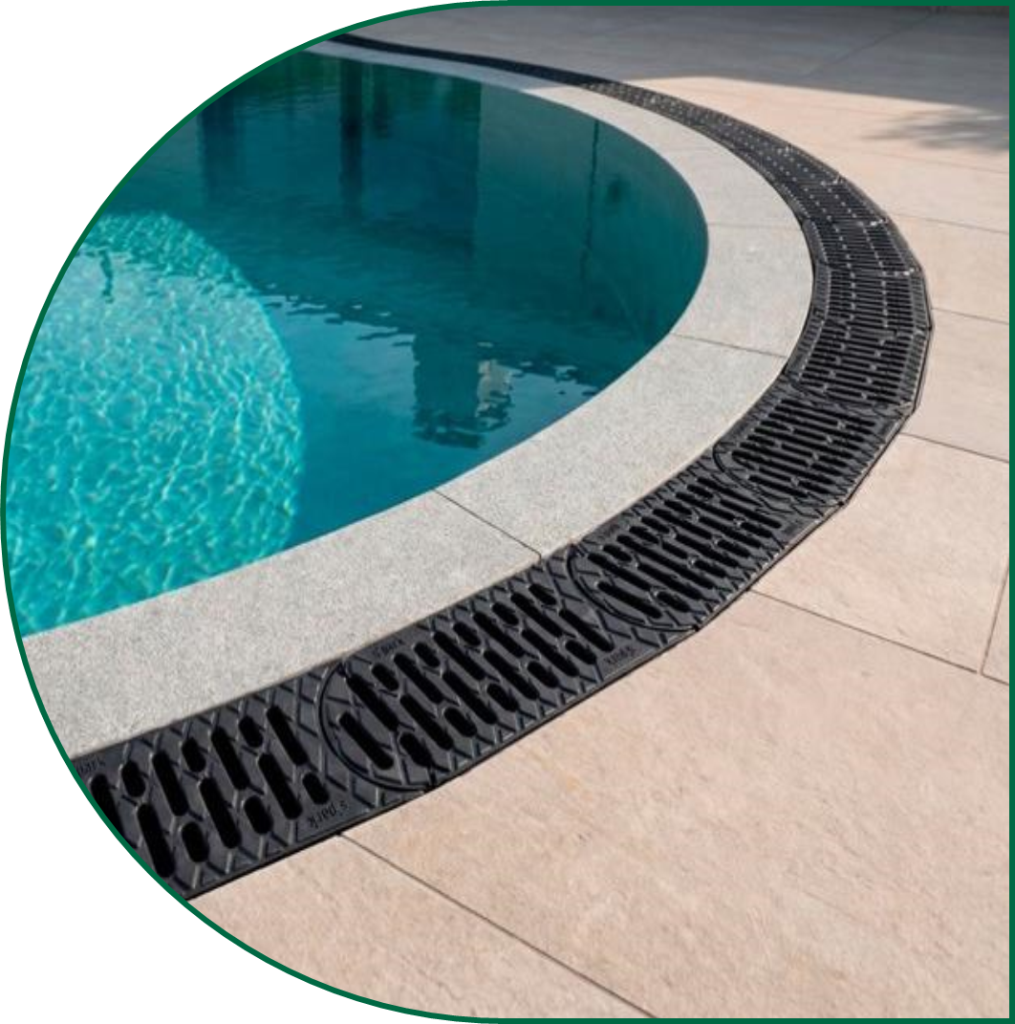

Преимущества и применение пластиковых поворотный лотков вокруг бассейнов
|
Благодаря поворотным секциям линию водоотвода можно вести по дуге с углом до 20° на каждом соединении — без подрезки элементов и потери герметичности. Это особенно удобно при криволинейной форме бассейна.
|
За помощью в подборе оптимального решения и за детальной информацией обращайтесь к менеджерам компании «Стандартпарк».
Наши специалисты:
-
помогут рассчитать необходимое количество элементов с учётом конфигурации участка и объёма стока;
-
проконсультируют по особенностям монтажа, в том числе для сложных участков;
-
подготовят рекомендации по эксплуатации и обслуживанию системы водоотвода.
Свяжитесь с нами — подберём решение под ваши задачи и ответим на все вопросы!
