Лоток Водоотводной Евро
Предназначен для работы в агрессивной среде Выдерживает динамическую нагрузку Надежность Небольшой вес изделия Лотки с уклоном

Лоток Водоотводной Евро

Рейтинг: 5 / 5
Параметры
  • Материал: AISI 304 или AISI 316
  • Габаритная ширина, мм: 140-690
  • Диапазон высот, мм: 46-555
Цены уточняйте у менеджера офиса
Характеристики и описание
Лоток ЛВ-80.140.80-НС Евро 80, 511.08.01-М Купить в Интернет-магазине Артикул 511.08.01-М Элемент каталога 167 A, мм 80 B, мм 110 C 140 H1 46 H2 80 Q1* 0,71 Q2* 2,42 Лоток ЛВ-80.140.150-НС Евро 80 СП, 512.08.01-М Купить в Интернет-магазине Артикул 512.08.01-М Элемент каталога 167 A, мм 80 B, мм 110 C 140 H1 60 H2 150 Q1* 1,36 Q2* 6,54 Лоток ЛВ-100.160.100-НС Евро 100, 511.10.01-М Купить в Интернет-магазине Артикул 511.10.01-М Элемент каталога 167 A, мм 100 B, мм 130 C 160 H1 50 H2 100 Q1* 1,33 Q2* 4,81 Лоток ЛВ-100.160.250-НС Евро 100 СП, 512.10.01-М Купить в Интернет-магазине Артикул 512.10.01-М Элемент каталога 167 A, мм 100 B, мм 130 C 160 H1 60 H2 250 Q1* 1,92 Q2* 17,80 Лоток ЛВ-120.190.120-НС Евро 120, 511.12.01-М Купить в Интернет-магазине Артикул 511.12.01-М Элемент каталога 167 A, мм 120 B, мм 150 C 190 H1 55 H2 120 Q1* 1,78 Q2* 7,72 Лоток ЛВ-120.190.450-НС Евро 120 СП, 512.12.01-М Купить в Интернет-магазине Артикул 512.12.01-М Элемент каталога 167 A, мм 12 B, мм 150 C 190 H1 70 H2 450 Q1* 3,17 Q2* 46,94 Лоток ЛВ-150.220.150-НС Евро 150, 511.15.01-М Купить в Интернет-магазине Артикул 511.15.01-М Элемент каталога 167 A, мм 150 B, мм 180 C 220 H1 55 H2 150 Q1* 2,56 Q2* 14,99 Лоток ЛВ-150.220.550-НС Евро 150 СП, 512.15.01-М Купить в Интернет-магазине Артикул 512.15.01-М Элемент каталога 167 A, мм 150 B, мм 180 C 220 H1 75 H2 550 Q1* 5,41 Q2* 83,68 Лоток ЛВ-170.240.170-НС Евро 170, 511.17.01-М Купить в Интернет-магазине Артикул 511.17.01-М Элемент каталога 167 A, мм 170 B, мм 200 C 240 H1 55 H2 170 Q1* 3,13 Q2* 21,57 Лоток ЛВ-170.240.650-НС Евро 170 СП, 512.17.01-М Купить в Интернет-магазине Артикул 512.17.01-М Элемент каталога 167 A, мм 170 B, мм 200 C 650 H1 80 H2 650 Q1* 7,81 Q2* 123,06 Лоток ЛВ-200.270.200-НС Евро 200, 511.20.01-М Купить в Интернет-магазине Артикул 511.20.01-М Элемент каталога 167 A, мм 200 B, мм 230 C 270 H1 60 H2 200 Q1* 4,06 Q2* 33,09 Лоток ЛВ-200.270.720-НС Евро 200 СП, 512.20.01-М Купить в Интернет-магазине Артикул 512.20.01-М Элемент каталога 167 A, мм 200 B, мм 230 C 270 H1 95 H2 720 Q1* 13,57 Q2* 176,44 Лоток ЛВ-230.300.230-НС Евро 230, 511.23.01-М Купить в Интернет-магазине Артикул 511.23.01-М Элемент каталога 167 A, мм 230 B, мм 260 C 300 H1 60 H2 230 Q1* 5,07 Q2* 49,42 Лоток ЛВ-230.300.730-НС Евро 230 СП, 512.23.01-М Купить в Интернет-магазине Артикул 512.23.01-М Элемент каталога 167 A, мм 230 B, мм 260 C 300 H1 100 H2 735 Q1* 19,22 Q2* 218,77 Лоток ЛВ-250.320.250-НС Евро 250, 511.25.01-М Купить в Интернет-магазине Артикул 511.25.01-М Элемент каталога 167 A, мм 250 B, мм 280 C 320 H1 620 H2 250 Q1* 5,79 Q2* 62,63 Лоток ЛВ-300.370.300-НС Евро 300, 511.30.01-М Купить в Интернет-магазине Артикул 511.30.01-М Элемент каталога 167 A, мм 300 B, мм 330 C 370 H1 60 H2 300 Q1* 7,73 Q2* 104,61 Лоток ЛВ-250.320.735-НС Евро 250 СП, 512.25.01-М Купить в Интернет-магазине Артикул 512.25.01-М Элемент каталога 167 A, мм 230 B, мм 260 C 300 H1 105 H2 735 Q1* 24,74 Q2* 254,56 Лоток ЛВ-400.490.355-НС Евро 400, 511.40.01-М Купить в Интернет-магазине Артикул 511.40.01-М Элемент каталога 167 A, мм 400 B, мм 440 C 490 H1 75 H2 335 Q1* 16,11 Q2* 188,79 Лоток ЛВ-300.370.750-НС Евро 300 СП, 512.30.01-М Купить в Интернет-магазине Артикул 512.30.01-М Элемент каталога 167 A, мм 300 B, мм 330 C 370 H1 115 H2 750 Q1* 40,96 Q2* 343,75 Лоток ЛВ-500.590.455-НС Евро 500, 511.50.01-М Купить в Интернет-магазине Артикул 511.50.01-М Элемент каталога 167 A, мм 500 B, мм 540 C 590 H1 80 H2 455 Q1* 29,13 Q2* 365,22
Артикул Наименование Фото A, мм B, мм C H1 H2 Q1* Q2*
511.08.01-М Лоток ЛВ-80.140.80-НС Евро 80, 511.08.01-М - 80 110 140 46 80 0,71 2,42
512.08.01-М Лоток ЛВ-80.140.150-НС Евро 80 СП, 512.08.01-М - 80 110 140 60 150 1,36 6,54
511.10.01-М Лоток ЛВ-100.160.100-НС Евро 100, 511.10.01-М - 100 130 160 50 100 1,33 4,81
512.10.01-М Лоток ЛВ-100.160.250-НС Евро 100 СП, 512.10.01-М - 100 130 160 60 250 1,92 17,80
511.12.01-М Лоток ЛВ-120.190.120-НС Евро 120, 511.12.01-М - 120 150 190 55 120 1,78 7,72
512.12.01-М Лоток ЛВ-120.190.450-НС Евро 120 СП, 512.12.01-М - 12 150 190 70 450 3,17 46,94
511.15.01-М Лоток ЛВ-150.220.150-НС Евро 150, 511.15.01-М - 150 180 220 55 150 2,56 14,99
512.15.01-М Лоток ЛВ-150.220.550-НС Евро 150 СП, 512.15.01-М - 150 180 220 75 550 5,41 83,68
511.17.01-М Лоток ЛВ-170.240.170-НС Евро 170, 511.17.01-М - 170 200 240 55 170 3,13 21,57
512.17.01-М Лоток ЛВ-170.240.650-НС Евро 170 СП, 512.17.01-М - 170 200 650 80 650 7,81 123,06
511.20.01-М Лоток ЛВ-200.270.200-НС Евро 200, 511.20.01-М - 200 230 270 60 200 4,06 33,09
512.20.01-М Лоток ЛВ-200.270.720-НС Евро 200 СП, 512.20.01-М - 200 230 270 95 720 13,57 176,44
511.23.01-М Лоток ЛВ-230.300.230-НС Евро 230, 511.23.01-М - 230 260 300 60 230 5,07 49,42
512.23.01-М Лоток ЛВ-230.300.730-НС Евро 230 СП, 512.23.01-М - 230 260 300 100 735 19,22 218,77
511.25.01-М Лоток ЛВ-250.320.250-НС Евро 250, 511.25.01-М - 250 280 320 620 250 5,79 62,63
511.30.01-М Лоток ЛВ-300.370.300-НС Евро 300, 511.30.01-М - 300 330 370 60 300 7,73 104,61
512.25.01-М Лоток ЛВ-250.320.735-НС Евро 250 СП, 512.25.01-М - 230 260 300 105 735 24,74 254,56
511.40.01-М Лоток ЛВ-400.490.355-НС Евро 400, 511.40.01-М - 400 440 490 75 335 16,11 188,79
512.30.01-М Лоток ЛВ-300.370.750-НС Евро 300 СП, 512.30.01-М - 300 330 370 115 750 40,96 343,75
511.50.01-М Лоток ЛВ-500.590.455-НС Евро 500, 511.50.01-М - 500 540 590 80 455 29,13 365,22
* По желанию заказчика лотки могут поставляется с болтовыми фланцевыми соединениями, герметизация которых осуществляется с помощью специального герметика.

Лотки из нержавеющей стали типа Евро предназначены для приема и отвода сточных вод при устройстве систем внутреннего водоотвода на большинстве предприятий пищевой промышленности.

В зависимости от характера производства и особенностей помещений лотки могут иметь различный профиль.

Водоотводные лотки Евро могут изготавливаться как с уклоном дна в сторону приемного устройства, так и без уклона ("прямые"). Лотки с уклоном удобны в монтаже и эксплуатации, так как позволяют производить обустройство пола с наклоном только к лотку, что особенно важно при небольшой толщине перекрытий и ограниченной высоте помещений. При установке "прямых" лотков их уклон в сторону приемного устройства обеспечивается уклоном пола.

В соответствии с требованиями СНиП 2.03.13-88 п.1.5 уклон лотков должен быть не менее 0,5%, на практике чаще всего применяется уклон 1%.

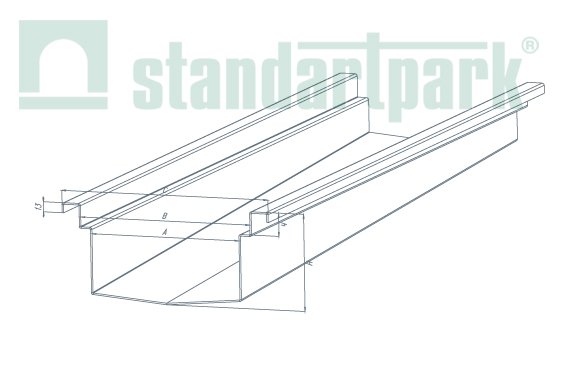

Схема лотка водоотводного Евро

Лотки изготавливаются из нержавеющей стали толщиной 1,5 или 2,0 мм. Толщина выбора материала зависит от предполагаемых нагрузок на изделие во время эксплуатации.

Лотки поставляются секциями до 6 м в комплекте с закладными и торцевыми заглушками.


Чертежи и монтаж

Схемы установки в формате pdf

Чертежи и схемы в растровом формате

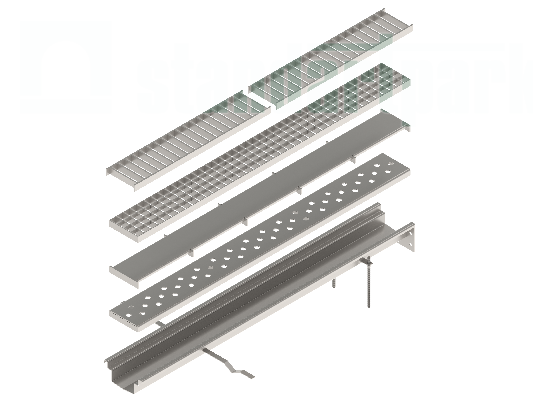

Сопутствующие товары

Решетки перфорированные

  • Материал нержавеющая сталь AISI 304 или AISI 316

Решетки ячеистые

  • Материал нержавеющая сталь AISI 304 или AISI 316

Решетки пластинчатые

  • Материал AISI 304 или AISI 316

Решетки щелевые

  • Материал нержавеющая сталь AISI 304 или AISI 316

Решетки щелевые усиленные ригелем

  • Материал нержавеющая сталь AISI 304 или AISI 316
  • Класс нагрузки M125
Похожие товары

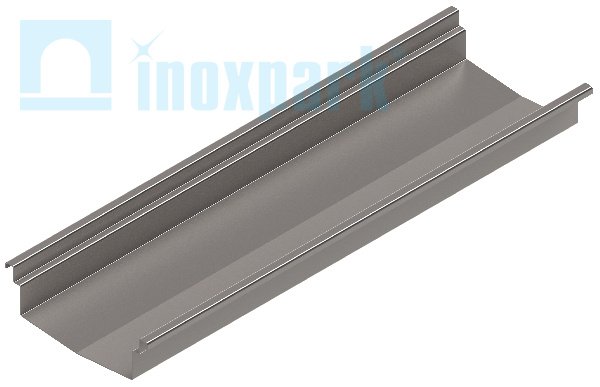

Лоток водоотводный Мини
