Уловители механических примесей к трапам и трапоприямкам

Обратный звонок Задать вопрос

Сравнить

Уловители механических примесей к трапам и трапоприямкам

Рейтинг: 4.4 / 5

Параметры

Материал: AISI 304 или AISI 316
Ширина: 120-600
Применение: для систем Евро, Мини, Аква, Щелевая

Цены уточняйте у менеджера офиса

запросить коммерческое предложение

Контакты торгового офиса

Характеристики и описание

Уловитель для круглых корпусов трапоприямков и трапов УМП-103.103.26-НС к ф110, 563.11.01-М Купить в Интернет-магазине Артикул 563.11.01-М Элемент каталога 1470 Чертеж PDF 51378 Чертеж DWG 51379 Dk, мм 110 D, мм 105 Q, л/с 0.8 Уловитель для круглых корпусов трапов приямков и трапов УМП-156.156.26-НС к ф160, 563.15.01-М Купить в Интернет-магазине Артикул 563.15.01-М Элемент каталога 1470 Чертеж PDF 51380 Чертеж DWG 51381 Dk, мм 160 D, мм 154 Q, л/с 2.7 Уловитель для круглых корпусов трапоприямков и трапов УМП-218.218.31-НС к ф224, 563.20.01-М Купить в Интернет-магазине Артикул 563.20.01-М Элемент каталога 1470 Чертеж PDF 51382 Чертеж DWG 51383 Dk, мм 224 D, мм 218 Q, л/с 5 Уловитель для квадратных корпусов трапоприямков и трапов УМ-327.270.150-НС гор Ду 150, 563.15.21-М Купить в Интернет-магазине Артикул 563.15.21-М Элемент каталога 1470 Чертеж PDF 51384 Чертеж DWG 51385 A, мм 327 B, мм 270 C, мм 150 Q, л/с 7.3 Уловитель для квадратных корпусов трапоприямков и трапов УМ-436.360.200-НС гор Ду 200, 563.20.21-М Купить в Интернет-магазине Артикул 563.20.21-М Элемент каталога 1470 Чертеж PDF 51386 Чертеж DWG 51387 A, мм 436 B, мм 360 C, мм 200 Q, л/с 11.5

Артикул	Наименование	Фото	A, мм	B, мм	Dk, мм	D, мм	C, мм	Q, л/с

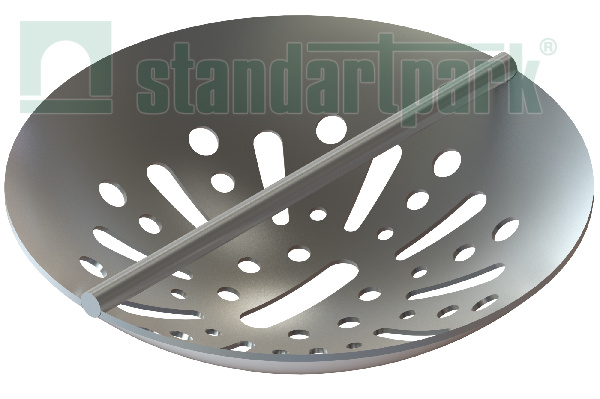

563.11.01-М	Уловитель для круглых корпусов трапоприямков и трапов УМП-103.103.26-НС к ф110, 563.11.01-М	-			110	105		0.8

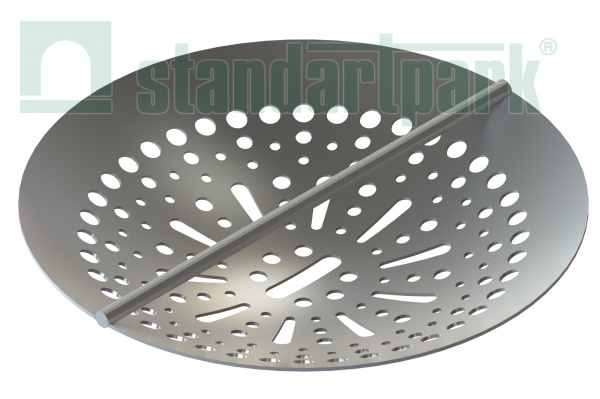

563.15.01-М	Уловитель для круглых корпусов трапов приямков и трапов УМП-156.156.26-НС к ф160, 563.15.01-М	-			160	154		2.7

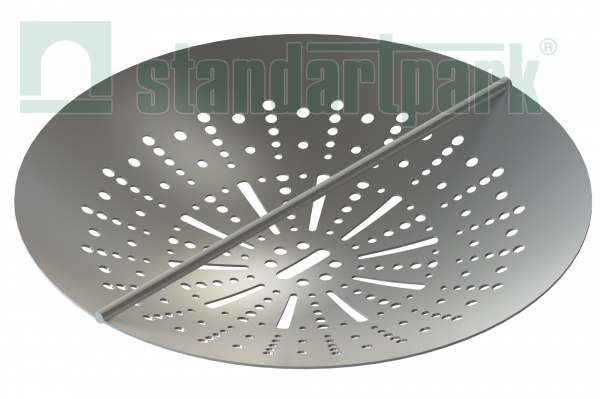

563.20.01-М	Уловитель для круглых корпусов трапоприямков и трапов УМП-218.218.31-НС к ф224, 563.20.01-М	-			224	218		5
563.15.21-М	Уловитель для квадратных корпусов трапоприямков и трапов УМ-327.270.150-НС гор Ду 150, 563.15.21-М	-	327	270			150	7.3
563.20.21-М	Уловитель для квадратных корпусов трапоприямков и трапов УМ-436.360.200-НС гор Ду 200, 563.20.21-М	-	436	360			200	11.5

В случаях, когда в стоках могут содержаться различные загрязнители, рекомендуется устанавливать уловители механических примесей.

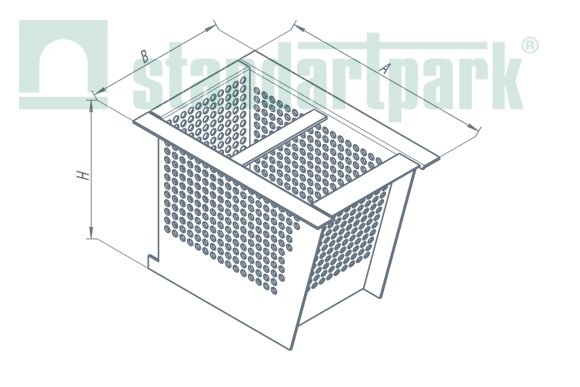

В трапах и трапоприямках с цилиндрическим корпусом применяются сферические уловители. В отличие от корзин, сферические уловители гораздо проче вычищать и промывать при обслуживании. В квадратных трапоприямках с горизонтальным выпуском используются прямоугольные корзины. Преимуществом таких корзин является их вместительность.
