Лоток водоотводный пластиковый PolyMax Basic DN150 H200

Обратный звонок Задать вопрос

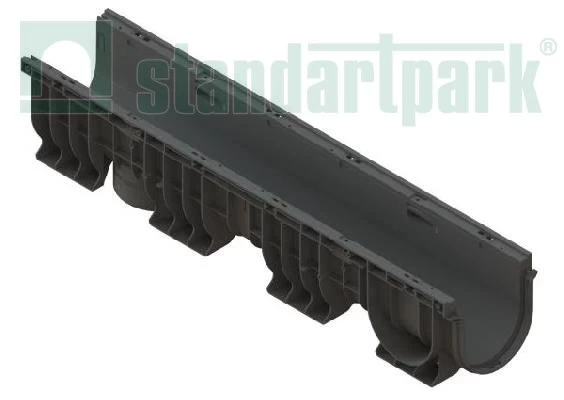

Лоток водоотводный пластиковый PolyMax Basic DN150 H200

Скачать чертежи:

Лоток водоотводный PolyMax Basic ЛВ-15.21.20-ПП пластиковый

Параметры
  • Артикул: 8240-М
  • Тип продукции: водоотводной лоток
  • Материал: пластик
  • Ширина: 210
  • Высота: 200
  • Длина: 1000
  • Вес, кг: 2,82
  • Класcы нагрузки: A15 - C250
  • Гидравлическое сечение: DN150
  • Количество на паллете, шт: 80
  • Серия по материалу: PolyMax - пластик
  • Серия: Basic
  • Тип водоотвода: Линейный
Области применения:
Пешеходные зоны коттеджной застройки. Отмостки зданий.
Коттеджное строительство. Частные гаражи. Спортивное строительство.
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
Цены уточняйте у менеджера офиса
Характеристики и описание
Лоток PolyMax Basic ЛВ-15.21.20-ПП пластиковый усиленный Купить в Интернет-магазине Артикул 8247-М Длина, мм 1000 Ширина, мм 210 Высота, мм 200 Вес, кг 3,86 Кол-во на паллете, шт. 80 Элемент каталога 20304 Классы нагрузки A15,B125,C250 Чертеж PDF 34821 Чертеж DWG 34822 Лоток водоотводный PolyMax Basic ЛВ-15.21.20-ПП пластиковый Купить в Интернет-магазине Артикул 8240-М Длина, мм 1000 Ширина, мм 210 Высота, мм 200 Вес, кг 2,82 Кол-во на паллете, шт. 80 Элемент каталога 20304 Классы нагрузки A15,B125,C250 Чертеж PDF 34819 Чертеж DWG 34820
Артикул Наименование Фото Длина, мм Ширина, мм Высота, мм Вес, кг Кол-во на паллете, шт. Классы нагрузки Чертеж

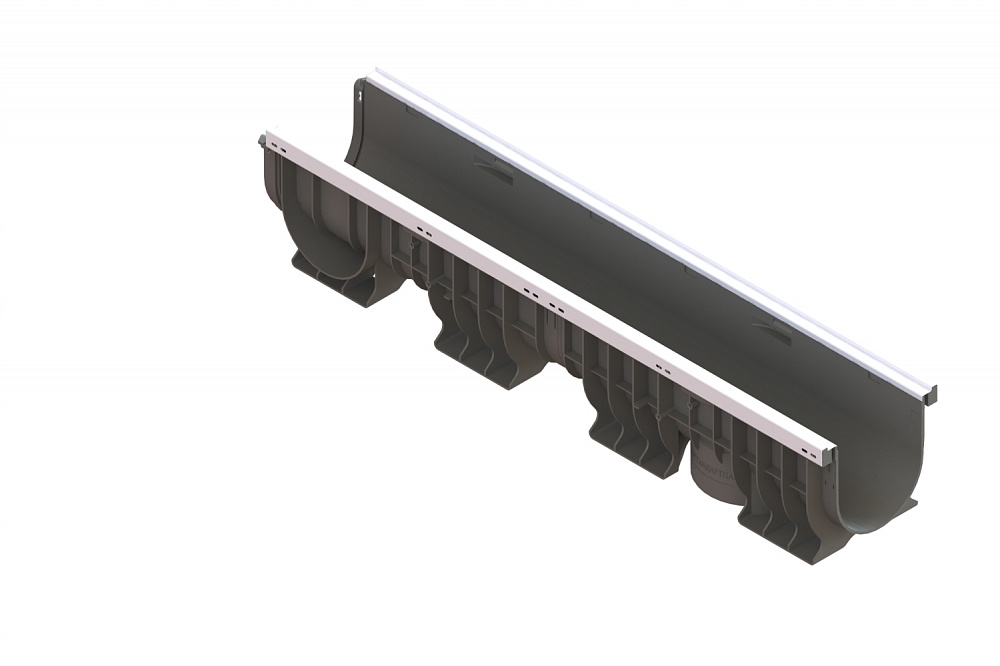

8247-М Лоток PolyMax Basic ЛВ-15.21.20-ПП пластиковый усиленный - 1000 210 200 3,86 80 A15 B125 C250
8240-М Лоток водоотводный PolyMax Basic ЛВ-15.21.20-ПП пластиковый - 1000 210 200 2,82 80 A15 B125 C250
  1. Герметизациция монтажного стыка

    Для герметизации стыка имеется специальный паз для прокладки герметика или уплотнительного шнура Ø5мм. Так же имеется специальная защелка, которая предотвращает смещение лотка в вертикальном направлении и обеспечивает плотное прилегание поверхностей лотков и герметика.

  2. Стыковка (фиксация) лотков

    Конструкция изделия позволяет легко стыковать лотки в непрерывную линию. Изделие оборудовано тремя типами замков, работающими одновременно.

    1. Боковая пружинистая защелка
    2. Нижняя защелка
    3. Направляющая опорной стенки
  3. Фиксация лотков в продольном и вертикальном направлении

    Боковая защелка обладает пружинным эффектом, что позволяет стыковать комплекты, не разбирая их.
    Так же она обеспечивает правильное позиционирование лотка относительно продольной и вертикальной осей. Особая конструкция защелки обеспечивает отсутствие сквозных зазоров при усадке изделия по длине не более 4%.

    Нижняя защелка работает аналогично боковой защелке.

  4. Фиксация стенок лотка в поперечном направлении

    Направляющая стенки обеспечивает правильную стыковку стенок лотка защищает от поперечных смещений.

  5. Подключение лотков под углом 90°

    Наличие боковых отводов обеспечивает возможность подключения лотков под углом 90°.
    Благодаря конструктивным особенностям лотка боковое подключение осуществляется без зазоров с возможностью герметизации монтажного шва.

    Примыкание лотка осуществляется без дополнительных вырезов.

  6. Правила складирования

    Ребра в основе опорных лап препятствуют сдвигу лотка в продольном и поперечном направлении, что в свою очередь обеспечивает качественное складирование и транспортирование продукции.

    Ребра на боковых стенках препятствуют сдвигу лотка в продольном направлении, что в свою очередь обеспечивает качественное складирование (лотки становятся в ряд плотно, без зазоров) и транспортирование продукции.

  7. Правила монтажа

    Разнонаправленные ребра в основании опорных лап предотвращают скольжение лотков при монтаже по выравнивающему слою бетонной смеси.

  8. Методы креплений

    На каждой опорной стенке имеется по 4 зоны креплений. На каждой зоне креплений имеются:

    1. специальные пазы для позиционирования решеток водоприемных;
    2. отверстия под самонарезные винты М5;
    3. отверстия под крепление болт-гайка;
    4. дополнительно для крепления болт-гайка с внешней стороны стенки лотка имеется карман, предназначенный для расположения в нем гайки;
    5. паз для планки центрального крепежа;
    6. на каждой опорной стенке имеется по два паза для использования заневоливающих скоб.
  9. Применение половины лотка

    Для удобства монтажа линий не кратных 1000мм предусмотрена возможность распила лотка на две части длинной 500мм. При использовании половины лотка остаются все возможности крепления, позиционирования, герметизации.


Чертежи и монтаж

Чертежи и схемы в растровом формате

Схема лотка ЛВ-15.21.20-ПП

Схема лотка ЛВ-15.21.20-ПП

Листовки

Листовки в формате pdf

Сопутствующие товары

Решетка водоприемная Basic штампованная стальная оцинкованная кл. А15

  • Артикул 22101
  • Материал оцинкованная сталь
  • Класс нагрузки A15

Решетка водоприемная Basic щелевая чугунная кл. С250

  • Артикул 22303
  • Материал высокопрочный чугун
  • Класс нагрузки C250

Крепеж к лотку водоотводному пластиковому DN150

  • Артикул 6120
  • Материал оцинкованная сталь

Пескоуловитель сборный PolyMax Basic DN200 h600 с низким бортом

  • Артикул 858007
  • Материал пластик
  • Класс нагрузки A15
