Sita DSS Profi с фланцем

Обратный звонок Задать вопрос

SitaDSS Profi с фланцем

SitaDSS Profi с фланцем

Рейтинг: 4.5 / 5
Параметры
  • Артикул: 140299, 140499
  • Материал: полиуретан
  • Цвет: черный
  • Питание: гладкая
Цены уточняйте у менеджера офиса
запросить коммерческое предложение
Контакты торгового офиса
Характеристики и описание

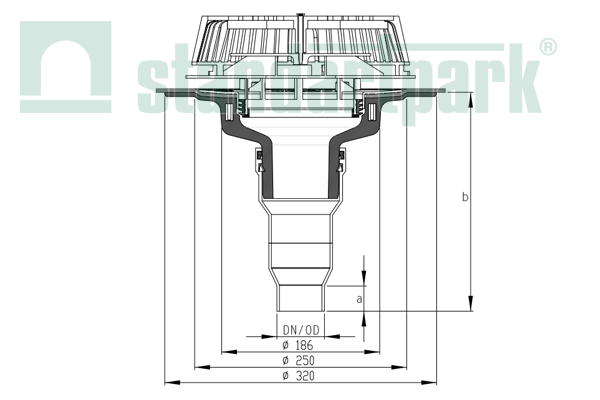

Артикул Диаметр DN Диаметр DN/OD a, мм b, мм Установочное отверстие, мм
140299 56 56 28 257 250
140499 70 75 32 178 250

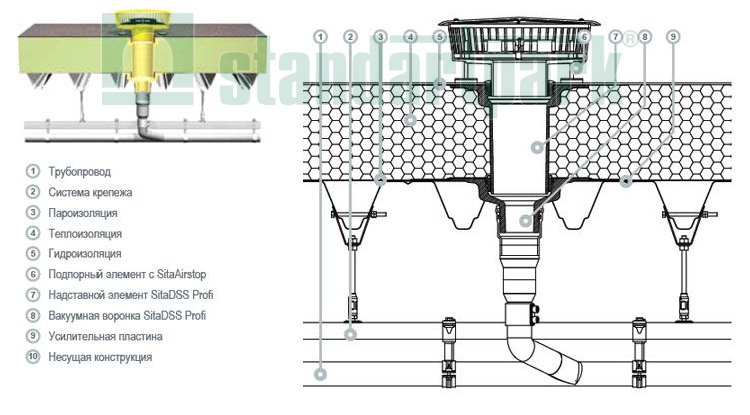

Схема установки вакуумной воронки SitaDSS Profi

scheme
  1. Трубопровод
  2. Система крепежа
  3. Пароизоляция
  4. Теплоизоляция
  5. Гидроизоляция
  6. SitaAirstop с листвоуловителем
  7. Надставной элемент SitaDSS Profi
  8. Вакуумная воронка SitaDSS Profi
  9. Усилительная пластина

← Назад в раздел
Чертежи и монтаж

Чертежи и схемы в растровом формате

SitaDSS Profi с фланцем

Пример установки - Вакуумная воронка SitaDSS Profi с надставным и подпорным элементом

Пример установки - Вакуумная воронка SitaDSS Profi с надставным и подпорным элементом
