Sita DSS Profi

Обратный звонок Задать вопрос

SitaDSS Profi
SitaDSS Profi
SitaDSS Profi

SitaDSS Profi

Рейтинг: 5 / 5
Параметры
  • Артикул: F140290, F140490
  • Материал: полиуретан
  • Цвет: черный
Цены уточняйте у менеджера офиса
запросить коммерческое предложение
Контакты торгового офиса
Характеристики и описание

SitaDSS Profi

Артикул Диаметр DN Диаметр DN/OD a, мм b, мм Установочное отверстие, мм
F140290 56 56 28 257 250
F140490 70 75 32 178 250

SitaFiresafe c SitaDSS Profi
Материал - оцинкованный стальной лист

Диаметр DN Диаметр DN/OD Установочное отверстие, мм
56 56 250
70 75 300

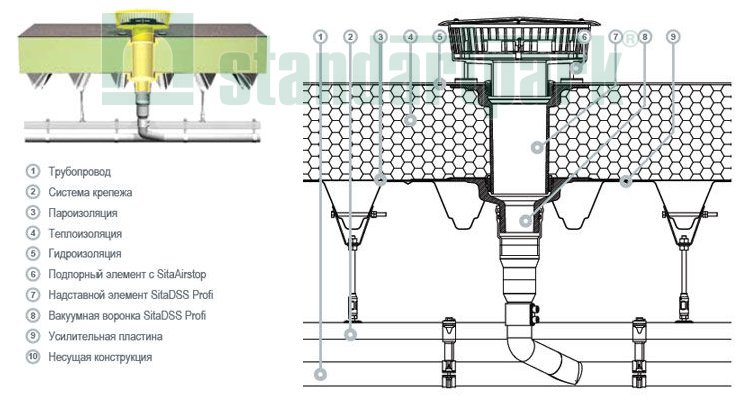

Схема установки вакуумной воронки SitaDSS Profi

scheme
  1. Трубопровод
  2. Система крепежа
  3. Пароизоляция
  4. Теплоизоляция
  5. Гидроизоляция
  6. SitaAirstop с листвоуловителем
  7. Надставной элемент SitaDSS Profi
  8. Вакуумная воронка SitaDSS Profi
  9. Усилительная пластина

← Назад в раздел
Чертежи и монтаж

Чертежи и схемы в растровом формате

SitaDSS Profi

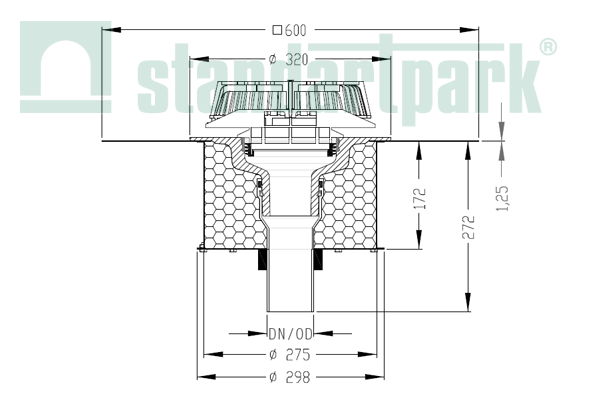

SitaFiresafe c SitaDSS Profi

Пример установки - Вакуумная воронка SitaDSS Profi с надставным и подпорным элементом

SitaFiresafe c SitaDSS Profi
Пример установки - Вакуумная воронка SitaDSS Profi с надставным и подпорным элементом
