Sita подпорный элемент

Sita подпорный элемент

Рейтинг: 4.3 / 5
Параметры
  • Артикул: 129001
  • Материал: полиамид
  • Цвет: жёлтый
  • Поверхность: гладкая
Цены уточняйте у менеджера офиса
Характеристики и описание

Sita подпорный элемент применяется на плоских кровлях для аварийных систем водоотвода (DIN 1986-100и DIN 1986-100). Подпорный элемент изготовлен из прочного материала – полиамида желтого цвета. Герметизация соединений подпорного элемента с кровельной воронкой осуществляется благодаря лепестковому уплотнительному колодцу. Применяется Sita подпорный элемент, как в классической, так и в вакуумной системе водоотвода.

Главным преимуществом подпорного элемента является то, что он может эффективно использоваться со всеми кровельными воронками Sita и применяется для повышения их пропускной способности.

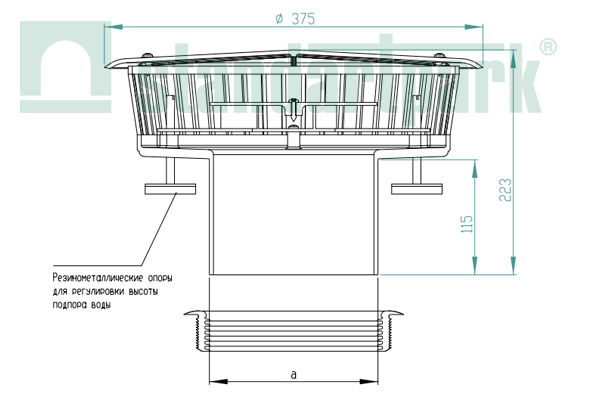

Артикул Подпорный элемент для серии Высота подпора, мм a, мм
109001 SitaStandard 25-105 167
159001 SitaTrendy 25-105 130
159001 SitaTrendy c фланцем 25-105 130
149001 SitaDSS Profi 25-105 130
149001 SitaDSS Profi Schraubflansch c фланцем 25-105 130
109001 SitaMulti 35-105 167
129001 SitaDSS Multi 35-105 167

Схема установки кровельной воронки SitaStandard вертикальной, с надставным и подпорным элементами

scheme
  1. Несущая конструкция
  2. Пароизоляция
  3. Теплоизоляция
  4. Гидроизоляция
  5. Кровельная воронка SitaStandard
  6. Подпорный элемент
  7. Надставной элемент
  8. Усилительная пластина

Чертежи и монтаж

Чертежи и схемы в растровом формате

Sita подпорный элемент

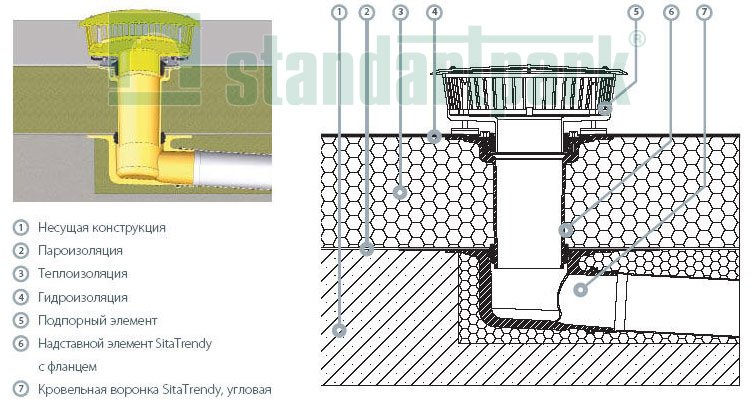

Пример установки - Кровельная воронка SitaTrendy с надставным элементом SitaTrendy с фланцем и подпорным элементом
