Колено SitaAttika

Колено SitaAttika

Рейтинг: 5 / 5
Параметры
  • Артикул: 7004...11
  • Материал: нержавеющая сталь
  • Цвет: серебрянный
  • Поверхность: гладкая
Цены уточняйте у менеджера офиса
Характеристики и описание
Артикул Диаметр DN Диаметр DN/OD a, мм b, мм
70 75 66 11
70 75 71 16
70 75 76 28
70 75 107 48
70041511 100 110 75 21
70043011 100 110 85 28
70044511 100 110 93 43
70048811 100 110 134 73

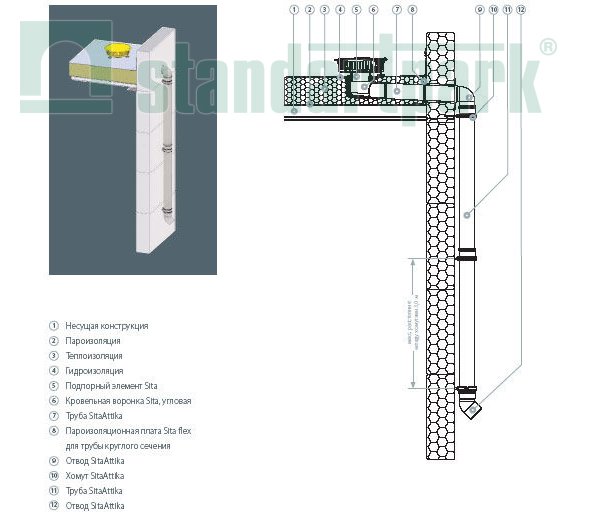

Схема установки системы труб SitaAttika

scheme
  1. Несущая конструкция
  2. Пароизоляция
  3. Теплоизоляция
  4. Гидроизоляция
  5. Парапетная воронка SitaTurbo
  6. Изоляционная плита SitaTurbo
  7. Пароизоляционная плита SitaTurbo
  8. Фасадная плита SitaTurbo
  9. Переходник SitaTurbo на трубу круглого сечения
  10. Колено SitaAttika
  11. Труба SitaAttika
  12. Хомут SitaAttika
  13. Колено SitaAttika

Чертежи и монтаж

Чертежи и схемы в растровом формате

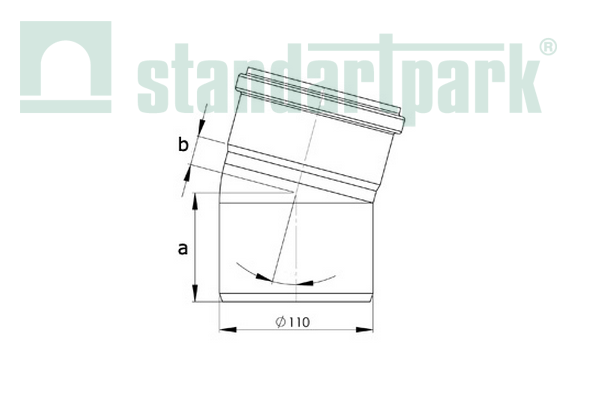

Колено SitaAttika

Пример установки - система труб SitaAttika
