Лоток водоотводной Евро 400

Лоток водоотводной Евро 400

Описание товара

Характеристики

Сопутствующие товары

Похожие товары

Сертификаты

Каталоги

Скачать чертежи продукции в кабинете проектировщика

Добавить в избранное

Добавить в сравнение

Рейтинг: 4.3 / 5

Цена по запросу

Оптовую цену и возможные скидки от объема уточняйте у менеджеров

Запросить КП

Характеристики:

Материал :

нержавеющая сталь AISI 304, AISI 316 или AISI 321

Длина, мм :

2500

Гидравлическое сечение :

DN400

Габаритная ширина, мм :

400

Диапазон высот, мм :

75-445

Смотреть все характеристики

Условия доставки

Ближайший офис:
г. Минск

Нужна помощь?

Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором

частным клиентам +375-17-301-03-00 +375-29-613-41-64 проектным организациям +375-29-376-41-07 +375-29-376-41-28 строительным организациям +375-29-376-41-88

Напишите нам

Артикул	Наименование	Чертеж PDF	Чертеж DWG	A, мм	B, мм	C, мм	H1, мм	H2, мм	Q1*, л/с	Q2*, л/с	Купить
511.40.01-М	Лоток ЛВ-400.390.355-НС Евро 400, 511.40.01-М			400	440	490	75	445	17	268,74	Запросить КП
512.40.01-М	Лоток ЛВ-400.390.355-НС Евро 400 СП, 512.40.01-М			400	440	490	150	785	104,25	549,41	Запросить КП

*В таблице приведены расчетные значения

пропускной способности при 75%-м заполнении и

уклоне 0,01 ‰ на минимальной и максимальной глубине лотка.

**Изготовление специального профиля возможно по индивидуальному заказу.

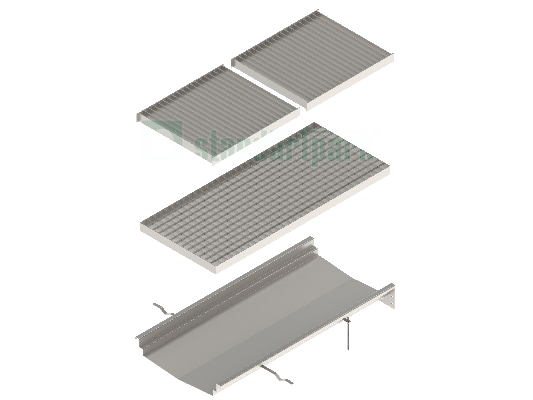

Лотки серии Евро изготавливаются из листовой нержавеющей стали AISI 304/304L, AISI 316Ti или AISI321. Толщина стали может составлять 1,5, или 2,0 мм и зависит от предполагаемых нагрузок на изделие во время эксплуатации.

Лотки поставляются секциями до 2,5 м. (при необходимости секции могут свариваться на производстве в допустимые для транспортировки линии), в комплекте с закладными и торцевыми крышками. Сварка угловых и крестообразных соединений, как и трапоприямков, осуществляется на производстве. Сборка линий лотков, подгонка (при необходимости), осуществляется на объекте строительства силами Заказчика в момент монтажа. Для монтажа необходимо оборудование для сварки неплавящимся электродом в среде защитных газов (аргонно-дуговая сварка). По желанию заказчика, лотки могут поставляться с болтовыми фланцами, герметизация которых при монтаже осуществляется с помощью входящих в комплект поставки резиновых прокладок.

Для безопасной эксплуатации лотки накрываются водоприемными решетками. Решетка подбирается в зависимости от трёх основных факторов – интенсивности стоков, загрязненности стоков и предполагаемой нагрузки.

Обратившись в Стандартпарк вы получите квалифицированную консультацию, и при необходимости бесплатную разработку технического решения и расчёт коммерческого предложения на систему по вашему техническому заданию.

← Назад в раздел

Характеристики:

Материал:

нержавеющая сталь AISI 304, AISI 316 или AISI 321

Длина, мм:

2500

Гидравлическое сечение:

DN400

Габаритная ширина, мм:

400

Диапазон высот, мм:

75-445
