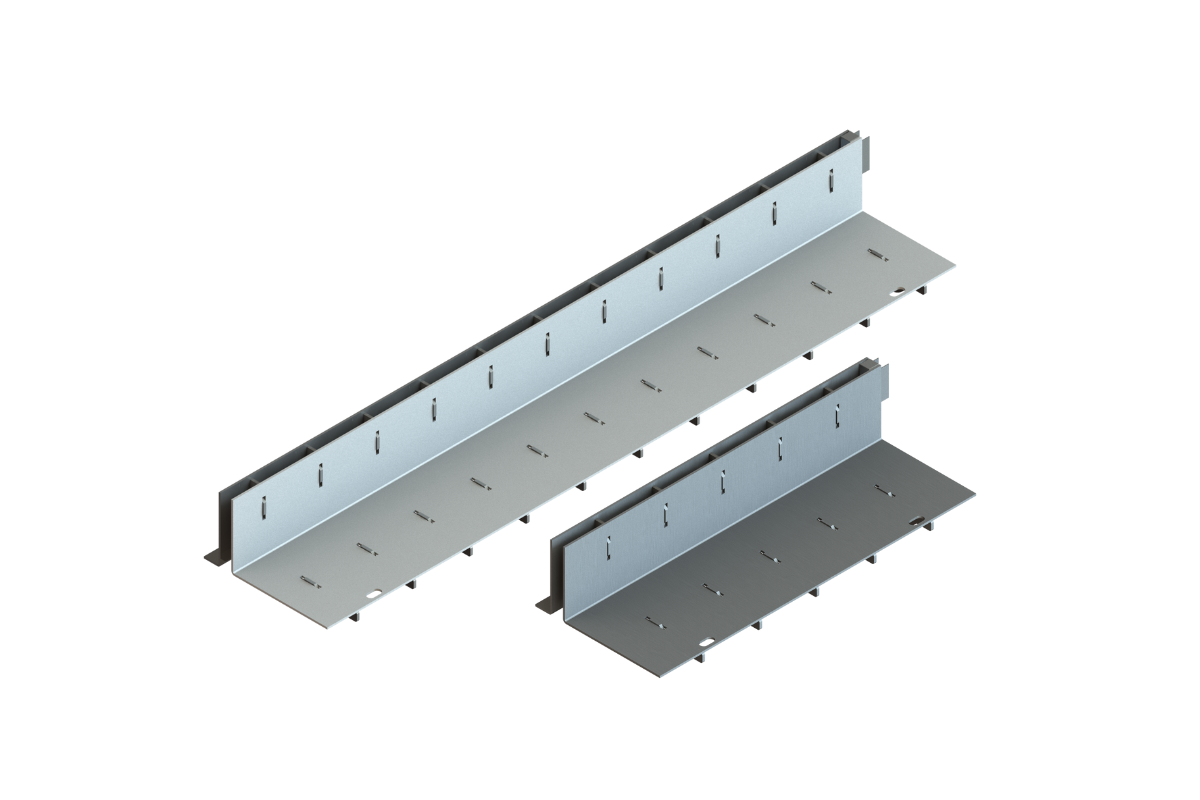

Щелевая насадка Slim Drain серии Drive L-образная DN200 кл. С250
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
г. Минск
| Артикул | Наименование | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Материал | Классы нагрузки | Чертеж PDF | Чертеж DWG | Гидравлическое сечение | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2517.2.2.60 | Насадка щелевая Slim Drain Drive НЩ-20.24.100-ОС-L-60 | 1000 | 246 | 60 | 10,8 | оцинкованная сталь | C250 |
|
|
200 | Запросить КП |
| 2517.2.2.60.5 | Насадка щелевая Slim Drain Drive НЩ-20.24.50-ОС-L-60 | 500 | 246 | 60 | 5,2 | оцинкованная сталь | C250 |
|
|
200 | Запросить КП |
| 2517.2.2.80 | Насадка щелевая Slim Drain Drive НЩ-20.24.100-ОС-L-80 | 1000 | 246 | 80 | 12 | оцинкованная сталь | C250 |
|
|
200 | Запросить КП |
| 2517.2.2.80.5 | Насадка щелевая Slim Drain Drive НЩ-20.24.50-ОС-L-80 | 500 | 246 | 80 | 5,8 | оцинкованная сталь | C250 |
|
|
200 | Запросить КП |
| 2517.2.2.100 | Насадка щелевая Slim Drain Drive НЩ-20.24.100-ОС-L-100 | 1000 | 246 | 100 | 12,9 | оцинкованная сталь | C250 |
|
|
200 | Запросить КП |
| 2517.2.2.100.5 | Насадка щелевая Slim Drain Drive НЩ-20.24.50-ОС-L-100 | 500 | 246 | 100 | 12,9 | оцинкованная сталь | C250 |
|
|
200 | Запросить КП |
| 2517.2.2.120 | Насадка щелевая Slim Drain Drive НЩ-20.24.100-ОС-L-120 | 1000 | 246 | 120 | 14 | оцинкованная сталь | C250 |
|
|
200 | Запросить КП |
| 2517.2.2.120.5 | Насадка щелевая Slim Drain Drive НЩ-20.24.50-ОС-L-120 | 500 | 246 | 120 | 6,8 | оцинкованная сталь | C250 |
|
|
200 | Запросить КП |
Щелевые насадки серии Drive
Щелевые насадки серии Drive изготавливаются из оцинкованной стали с гидравлическим сечением DN100–DN200. По индивидуальному заказу возможно производство из нержавеющей стали.
Основные характеристики
-
Гидравлическое сечение: DN100–DN200.
-
Стандартные высоты (в каждом сечении): 60 мм, 80 мм, 100 мм, 120 мм.
-
Максимальная нагрузка: до 25 т (класс C250).
-
Возможность изготовления с повышенным классом нагрузки D400 — по запросу.
-
Нестандартные высоты (кратно 5 мм) в диапазоне от 60 мм до 120 мм — доступны по индивидуальному заказу.
Совместимость и монтаж
Насадки совместимы со всеми материалами лотков Drive DN100–DN200. Для соединения с пластиковыми, бетонными и полимербетонными лотками серии Drive применяется комплект крепежа:
-
болт М10×40;
-
шайба М10×30;
-
квадратная гайка М10.
Комплектация линейки (на каждую высоту и вид насадки)
В ассортимент входят:
-
лоток длиной 1000 мм;
-
лоток длиной 500 мм;
-
ревизия;
-
универсальная торцевая заглушка на Т‑ и L‑насадки всех высот;
Преимущества
-
собственное производство;
-
новая система сборки без сварки, позволяющая сократить стоимость и сроки изготовления.
Сфера применения
Щелевые насадки серии Drive оптимально подходят для зон мощения брусчаткой и гранитной плитой, в том числе:
-
пешеходные и парковые зоны с возможным проездом транспорта;
-
благоустройство городских объектов с высокими эстетическими требованиями (площади, проспекты, пешеходные улицы, придомовые территории);
-
придомовые территории с возможным проездом грузового транспорта, где необходимо сделать линию лотков визуально незаметной.
