Щелевая насадка Slim Drain серии Drive L-образная DN150 кл. С250
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
г. Минск
| Артикул | Наименование | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Материал | Классы нагрузки | Чертеж PDF | Чертеж DWG | Гидравлическое сечение | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2217.2.2.60 | Насадка щелевая Slim Drain Drive НЩ-15.19.100-ОС-L-60 | 1000 | 196 | 60 | 9,10 | оцинкованная сталь | C250 |
|
|
150 | Запросить КП |
| 2217.2.2.60.5 | Насадка щелевая Slim Drain Drive НЩ-15.19.50-ОС-L-60 | 500 | 196 | 60 | 4,40 | оцинкованная сталь | C250 |
|
|
150 | Запросить КП |
| 2217.2.2.80 | Насадка щелевая Slim Drain Drive НЩ-15.19.100-ОС-L-80 | 1000 | 196 | 80 | 10,10 | оцинкованная сталь | C250 |
|
|
150 | Запросить КП |
| 2217.2.2.80.5 | Насадка щелевая Slim Drain Drive НЩ-15.19.50-ОС-L-80 | 500 | 196 | 80 | 4,90 | оцинкованная сталь | C250 |
|
|
150 | Запросить КП |
| 2217.2.2.100 | Насадка щелевая Slim Drain Drive НЩ-15.19.100-ОС-L-100 | 1000 | 196 | 100 | 11,20 | оцинкованная сталь | C250 |
|
|
150 | Запросить КП |
| 2217.2.2.100.5 | Насадка щелевая Slim Drain Drive НЩ-15.19.50-ОС-L-100 | 500 | 196 | 100 | 5,50 | оцинкованная сталь | C250 |
|
|
150 | Запросить КП |
| 2217.2.2.120 | Насадка щелевая Slim Drain Drive НЩ-15.19.100-ОС-L-120 | 1000 | 196 | 120 | 12,20 | оцинкованная сталь | C250 |
|
|
150 | Запросить КП |
| 2217.2.2.120.5 | Насадка щелевая Slim Drain Drive НЩ-15.19.50-ОС-L-120 | 500 | 196 | 120 | 5,90 | оцинкованная сталь | C250 |
|
|
150 | Запросить КП |

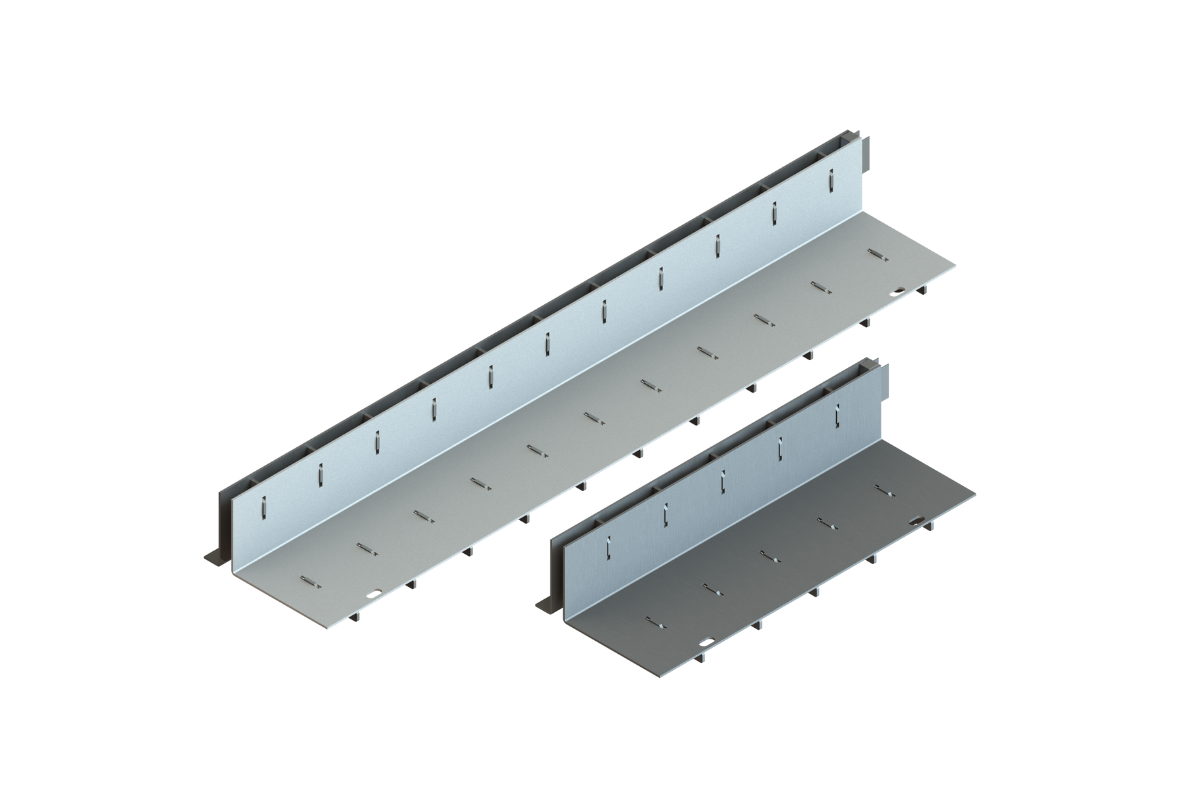

Щелевые L‑образные насадки Drive
Для объектов, где важны функциональность и внешний вид, L‑образные насадки серии Drive оптимальное решение. Их конструкция сочетает повышенную несущую способность (класс C250) с лаконичным дизайном, который не нарушает архитектурный облик пространства.
Плюсы, которые замечают пользователи:
-
Эргономика монтажа: L‑форма исключает необходимость подгонки края основания, ускоряя установку.
-
Широкий выбор сечений: DN100, DN150 и DN200 позволяют подобрать насадку для любых гидравлических требований.
-
Эстетика без компромиссов: гладкая поверхность и чёткие линии вписываются в современные городские ландшафты.
-
Долговечность: антикоррозийные материалы и надёжное крепление гарантируют работу даже в условиях регулярного трафика.
Щелевые насадки серии Drive изготавливаются из оцинкованной стали с гидравлическим сечением DN100–DN200. По индивидуальному заказу возможно производство из нержавеющей стали.
Основные характеристики
-
Гидравлическое сечение: DN100, DN150, DN200.
-
Стандартные высоты (в каждом сечении): 60 мм, 80 мм, 100 мм, 120 мм.
-
Максимальная нагрузка: до 25 т.
-
Возможность изготовления с повышенным классом нагрузки D400 — по запросу.
-
Нестандартные высоты (кратно 5 мм) в диапазоне от 60 мм до 120 мм — доступны по индивидуальному заказу.

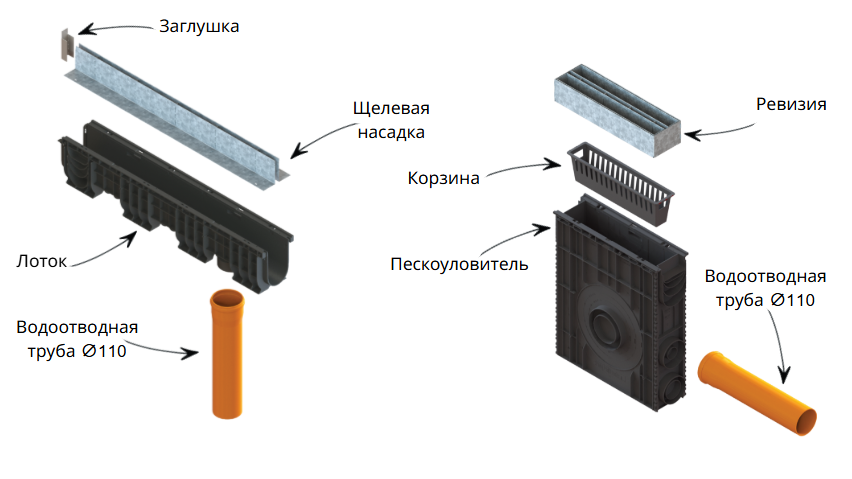

Совместимость и монтаж
Насадки совместимы со всеми материалами лотков Drive DN100–DN200. Для соединения с пластиковыми, бетонными и полимербетонными лотками серии Drive применяется комплект крепежа: (болт М10×40; шайба М10×30; квадратная гайка М10).
Комплектация линейки (на каждую высоту и вид насадки)
В ассортимент входят:
-
лоток длиной 1000 мм;
-
лоток длиной 500 мм;
-
ревизия;
-
универсальная торцевая заглушка на Т‑ и L‑насадки всех высот.
-
Снижение себестоимости: отсутствие сварочных работ уменьшает трудозатраты и стоимость изделия.
-
Скорость изготовления: заказ выполняется в кратчайшие сроки, что критично для масштабных проектов.
-
Стабильность качества: стандартизированные узлы крепления исключают ошибки монтажа.
Сфера применения
Щелевые насадки серии Drive оптимально подходят для зон мощения брусчаткой и гранитной плитой, в том числе:
-
пешеходные и парковые зоны с возможным проездом транспорта;
-
благоустройство городских объектов с высокими эстетическими требованиями (площади, проспекты, пешеходные улицы, придомовые территории);
-
придомовые территории с возможным проездом грузового транспорта, где необходимо сделать линию лотков визуально незаметной.
