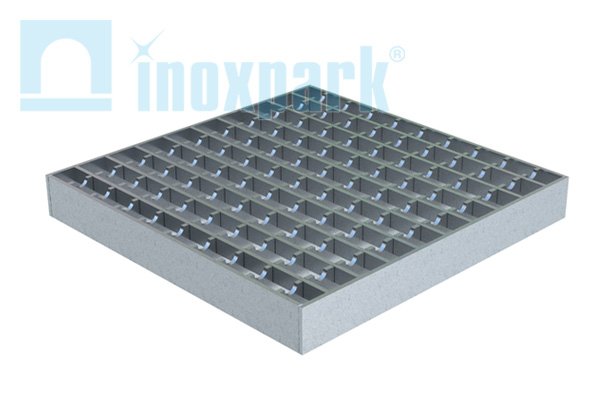

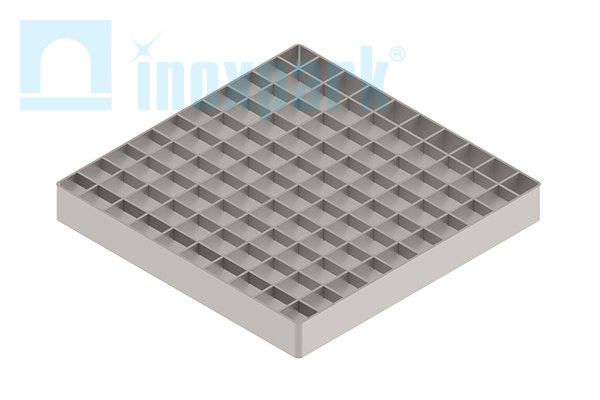

Решетка водоприемная ячеистая

Рейтинг: 5 / 5

Параметры

Материал: AISI 304 или AISI 316
Пропускная способность, л/с: высокая
Применение: Производственноые цеха различного наначения
Загрязняемость: средняя

Цены уточняйте у менеджера офиса

запросить коммерческое предложение

Контакты торгового офиса

Характеристики и описание

Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.05.01-М Краткое наименование РВ-142.142.17-ЯЧ-НС яч к тр 150*150, 553.05.01-М Элемент каталога 1465 EN L15 A, мм 142 B, мм 142 Н, мм 17 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.05.01-АС-М Краткое наименование РВ-142.142.17-ЯЧ-НС яч АС к тр 150*150, 553.05.01-М Элемент каталога 1465 EN L15 A, мм 142 B, мм 142 Н, мм 17 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.08.01-1-М Краткое наименование РВ-165.165.20-ЯЧ1-НС яч 25*25 к тр 200*200, 553.08.01-1-М Элемент каталога 1465 EN L15 A, мм 165 B, мм 165 Н, мм 20 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.08.01-1-АС-М Краткое наименование РВ-165.165.20-ЯЧ1-НС яч 25*25 АС к тр 200*200, 553.08.01-1-АС-М Элемент каталога 1465 EN L15 A, мм 165 B, мм 165 Н, мм 20 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.08.01-1-У-М Краткое наименование РВ-165.165.20-ЯЧ1-НС яч 25*25 У к тр 200*200, 553.08.01-1-У-М Элемент каталога 1465 EN R50 A, мм 165 B, мм 165 Н, мм 20 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.10.01-1-М Краткое наименование РВ-245.245.30-ЯЧ1-НС яч 25*25 к тр 300*300, 553.10.01-1-М Элемент каталога 1465 EN L15 A, мм 245 B, мм 245 Н, мм 30 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.10.01-1-АС-М Краткое наименование РВ-245.245.30-ЯЧ1-НС яч 25*25 АС к тр 300*300, 553.10.01-1-АС-М Элемент каталога 1465 EN L15 A, мм 245 B, мм 245 Н, мм 30 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.10.01-1-У-М Краткое наименование РВ-245.245.30-ЯЧ1-НС яч 25*25 У к тр 300*300, 553.10.01-1-У-М Элемент каталога 1465 EN 30 A, мм 245 B, мм 245 Н, мм R50 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.10.01-1-У-АС-М Краткое наименование РВ-245.245.30-ЯЧ1-НС яч 25*25 У АС к тр 300*300, 553.10.01-1-У-АС-М Элемент каталога 1465 EN R50 A, мм 245 B, мм 245 Н, мм 30 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.10.01-2-М Краткое наименование РВ-245.245.30-ЯЧ2-НС яч 33*33 к тр 300*300, 553.10.01-2-М Элемент каталога 1465 EN L15 A, мм 245 B, мм 245 Н, мм 30 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.15.01-1-М Краткое наименование РВ-325.325.30-ЯЧ1-НС яч 25*25 к тр Ду150, 553.15.01-1-М Элемент каталога 1465 EN L15 A, мм 325 B, мм 325 Н, мм 30 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.15.01-1-У-АС-М Краткое наименование РВ-325.325.30-ЯЧ1-НС яч 25*25 У АС к тр Ду150, 553.15.01-1-У-АС-М Элемент каталога 1465 EN R50 A, мм 325 B, мм 325 Н, мм 30 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.15.01-1-У-М Краткое наименование РВ-325.325.30-ЯЧ1-НС яч 25*25 У к тр Ду150, 553.15.01-1-У-М Элемент каталога 1465 EN R50 A, мм 325 B, мм 325 Н, мм 30 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.15.01-1-АС- Краткое наименование РВ-325.325.30-ЯЧ1-НС яч 25*25 к тр Ду150, 553.15.01-1-АС-М Элемент каталога 1465 EN L15 A, мм 325 B, мм 325 Н, мм 30 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.15.01-2-М Краткое наименование РВ-325.325.30-ЯЧ2-НС яч 33*33 к тр Ду150, 553.15.01-2-М Элемент каталога 1465 EN L15 A, мм 325 B, мм 325 Н, мм 30 Решетка водоприемная ячеистая Купить в Интернет-магазине Артикул 553.20.01-2-М Краткое наименование РВ-435.435.40-ЯЧ2-НС яч 33*33 к тр Ду200, 553.20.01-2-М Элемент каталога 1465 EN L15 A, мм 435 B, мм 435 Н, мм 40

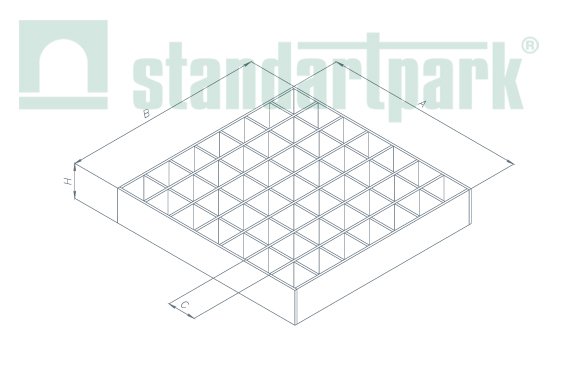

Артикул	Наименование	Фото	Краткое наименование	EN	A, мм	B, мм	Н, мм
553.05.01-М	Решетка водоприемная ячеистая	-	РВ-142.142.17-ЯЧ-НС яч к тр 150*150, 553.05.01-М	L15	142	142	17
553.05.01-АС-М	Решетка водоприемная ячеистая	-	РВ-142.142.17-ЯЧ-НС яч АС к тр 150*150, 553.05.01-М	L15	142	142	17
553.08.01-1-М	Решетка водоприемная ячеистая	-	РВ-165.165.20-ЯЧ1-НС яч 2525 к тр 200200, 553.08.01-1-М	L15	165	165	20
553.08.01-1-АС-М	Решетка водоприемная ячеистая	-	РВ-165.165.20-ЯЧ1-НС яч 2525 АС к тр 200200, 553.08.01-1-АС-М	L15	165	165	20
553.08.01-1-У-М	Решетка водоприемная ячеистая	-	РВ-165.165.20-ЯЧ1-НС яч 2525 У к тр 200200, 553.08.01-1-У-М	R50	165	165	20
553.10.01-1-М	Решетка водоприемная ячеистая	-	РВ-245.245.30-ЯЧ1-НС яч 2525 к тр 300300, 553.10.01-1-М	L15	245	245	30
553.10.01-1-АС-М	Решетка водоприемная ячеистая	-	РВ-245.245.30-ЯЧ1-НС яч 2525 АС к тр 300300, 553.10.01-1-АС-М	L15	245	245	30
553.10.01-1-У-М	Решетка водоприемная ячеистая	-	РВ-245.245.30-ЯЧ1-НС яч 2525 У к тр 300300, 553.10.01-1-У-М	30	245	245	R50
553.10.01-1-У-АС-М	Решетка водоприемная ячеистая	-	РВ-245.245.30-ЯЧ1-НС яч 2525 У АС к тр 300300, 553.10.01-1-У-АС-М	R50	245	245	30
553.10.01-2-М	Решетка водоприемная ячеистая	-	РВ-245.245.30-ЯЧ2-НС яч 3333 к тр 300300, 553.10.01-2-М	L15	245	245	30
553.15.01-1-М	Решетка водоприемная ячеистая	-	РВ-325.325.30-ЯЧ1-НС яч 25*25 к тр Ду150, 553.15.01-1-М	L15	325	325	30
553.15.01-1-У-АС-М	Решетка водоприемная ячеистая	-	РВ-325.325.30-ЯЧ1-НС яч 25*25 У АС к тр Ду150, 553.15.01-1-У-АС-М	R50	325	325	30
553.15.01-1-У-М	Решетка водоприемная ячеистая	-	РВ-325.325.30-ЯЧ1-НС яч 25*25 У к тр Ду150, 553.15.01-1-У-М	R50	325	325	30
553.15.01-1-АС-	Решетка водоприемная ячеистая	-	РВ-325.325.30-ЯЧ1-НС яч 25*25 к тр Ду150, 553.15.01-1-АС-М	L15	325	325	30
553.15.01-2-М	Решетка водоприемная ячеистая	-	РВ-325.325.30-ЯЧ2-НС яч 33*33 к тр Ду150, 553.15.01-2-М	L15	325	325	30
553.20.01-2-М	Решетка водоприемная ячеистая	-	РВ-435.435.40-ЯЧ2-НС яч 33*33 к тр Ду200, 553.20.01-2-М	L15	435	435	40

Основные характеристики ячеистых решеток

Водоприемные ячеистые решетки предназначены для защиты трапов от попадания внутрь различного мусора и от возможного травматизма людей. Используются вместе с трапами, выпуск диаметра которых равен 100 или 150 мм. Выдерживают нагрузку до 300 кг (класс К3).

Изготавливаются толщиной 2-3 мм из нержавеющей стали 12Х18Н10Т ГОСТ 5582-72 (AISI 304). По требованиям заказчика при больших нагрузках толщину решетки можно увеличить.

Высота несущих полос зависит от ширины канала и равна от 20 до 40 мм. Ячейки имеют стандартные размера 25х25 или 33х33 мм.

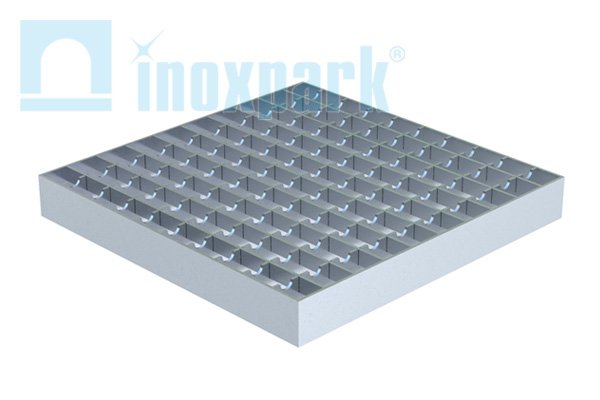

Предлагаем также вариант решеток с антискольжением.

Места установки: пешеходные зоны и проезды технического оборудования (рохли и тележки с узкими колесами небольшого диаметра) во внутрицеховых помещениях с динамичным движением без проезда погрузчиков.

Можно использовать также при динамических нагрузках: боковом воздействии при прямолинейном движении колес или скручивании при поворотах.

Характеризуются высокой пропускной способностью, но при условии сильного загрязнения сточных вод возможно застревание мусора в ячейках.

При возникновении дополнительных вопросов или для получения профессиональной консультации обращайтесь к менеджерам Inoxpark. Мы всегда рады Вам помочь!
