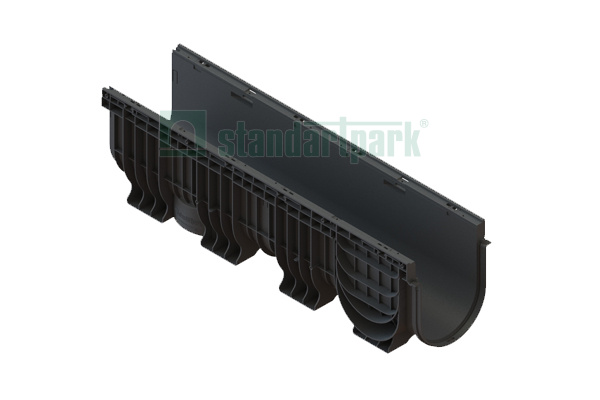

Лоток водоотводный пластиковый PolyMax Basic DN200 h300

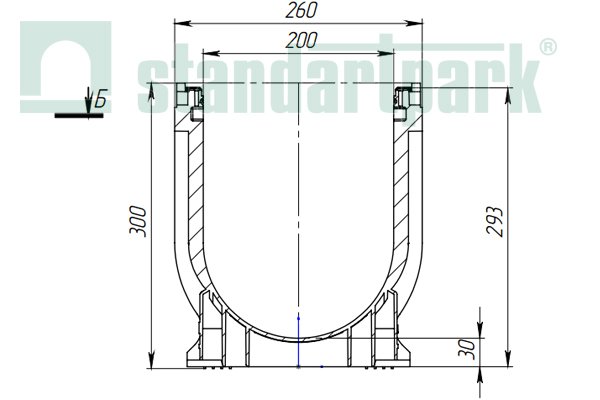

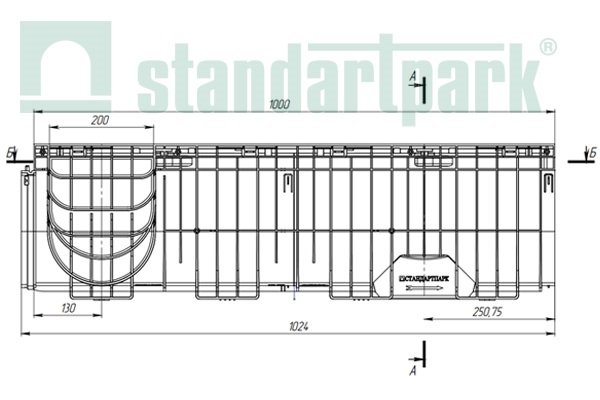

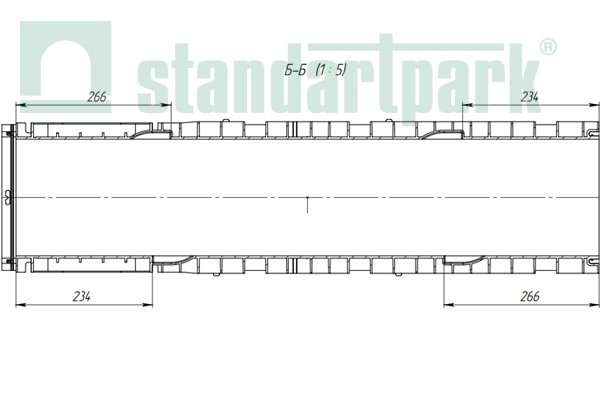

Скачать чертежи:

Лоток водоотводный PolyMax Basic ЛВ-20.26.30-ПП пластиковый

Параметры
  • Артикул: 8560
  • Тип продукции: водоотводной лоток
  • Материал: пластик
  • Ширина: 260
  • Высота: 300
  • Длина: 1000
  • Вес, кг: 4,5
  • Класcы нагрузки: A15 - C250
  • Гидравлическое сечение: DN200
  • Количество на паллете, шт: 54
  • Серия по материалу: PolyMax - пластик
  • Серия: Basic
  • Тип водоотвода: Линейный
Области применения:
Пешеходные зоны коттеджной застройки. Отмостки зданий.
Коттеджное строительство. Частные гаражи. Спортивное строительство.
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
Цены уточняйте у менеджера офиса
Характеристики и описание
Лоток водоотводный PolyMax Basic ЛВ-20.26.30-ПП пластиковый усиленный Купить в Интернет-магазине Артикул 85671 Длина, мм 1000 Ширина, мм 260 Высота, мм 300 Вес, кг 5,07 Кол-во на паллете, шт. 54 Элемент каталога 14574 Классы нагрузки A15,B125,C250 Чертеж PDF 34771 Чертеж DWG 34772 Лоток водоотводный PolyMax Basic ЛВ-20.26.30-ПП пластиковый Купить в Интернет-магазине Артикул 8560 Длина, мм 1000 Ширина, мм 260 Высота, мм 300 Вес, кг 4,5 Кол-во на паллете, шт. 54 Элемент каталога 14574 Классы нагрузки A15,B125,C250 Чертеж PDF 34769 Чертеж DWG 34770
Артикул Наименование Фото Длина, мм Ширина, мм Высота, мм Вес, кг Кол-во на паллете, шт. Классы нагрузки Чертеж
85671 Лоток водоотводный PolyMax Basic ЛВ-20.26.30-ПП пластиковый усиленный - 1000 260 300 5,07 54 A15 B125 C250
8560 Лоток водоотводный PolyMax Basic ЛВ-20.26.30-ПП пластиковый - 1000 260 300 4,5 54 A15 B125 C250
  1. Монолитная конструкция.

    Конструкция кюветного водоотводного лотка PolyMax Basic DN 200 H300 не предусматривает каких-либо составных либо надставных элементов, что дает уверенность в надежности и стабильности конструкции лотка во время логистики, монтажа, эксплуатации.

  2. Конструктив лотка: ребра жесткости. rebra-zhestkosti

    Рассчитанное количество и геометрические параметры (ширина, толщина) продольных и поперечных ребер жесткости обеспечивает требуемую жесткость и прочность лотка, а также стабильность конструкции лотка во время логистики, монтажа, эксплуатации. Стенки лотка не сжимает при бетонировании. Для того чтобы дополнительно обезопасить лоток от деформирования в процессе бетонирования, конструкция лотка предусматривает посадочные места под специальные распорные скобы.

  3. Конструктив лотка: продольные ребра жесткости.

    Продольные ребра жесткости препятствуют всплытию лотка во время бетонирования, что позволяет точно выдержать проектные отметки верха лотка во время монтажа.

  4. vertical_drainageКонструктив лотка: вертикальный водоотвод.

    Конструкция лотка предусматривает шаблоны для подключения водоотводных труб Ду 110, 160, 200, облегчая таким образом подключение линии лотков к системе ливневой канализации.

  5. Конструктив лотка: Т-образное подключение.

    Конструкция лотка предусматривает возможность Т-образного соединения с пластиковыми лотками DN200 высота 80, 200, 300, что позволяет организовать сложные водоотводные линии.

    t-lotok

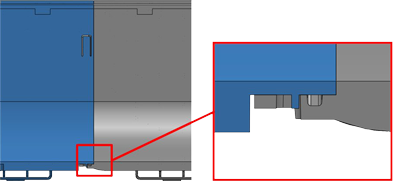

  6. Конструкция замка торцевого соединения. vertical_drainage

    Особенности конструкции замка торцевого соединения обеспечивают надежность соединения лотков между собой, препятствуют смещению лотков относительно линии водоотвода как в продольном, так и в поперечном направлении, препятствую смещению лотков в вертикальном направлении, что позволяет очень точно выдержать проектные привязки линии водоотводных лотков.

    end_connection

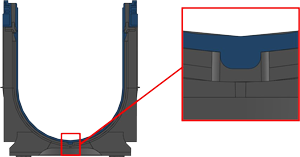

  7. compounds_sealing Конструкция замка торцевого соединения, герметизация.

    Особенности конструкции замка торцевого соединения предусматривают наличие специального паза под герметик, что позволяет обеспечить герметичность торцевых соединений лотков, и исключить возможность протечек стоков в бетон монолитного основания под лоток.

  8. Конструктив лотка: система крепления решеток.

    Конструктив лотка предусматривает различные варианты крепления решеткок, которые соответствуют классам нагрузки от A15 до E600

  9. half_tray Конструктив лотка: применение половины лотка.

    При необходимости формирования линий лотков не кратных 1000мм лоток можно распилить пополам. Все возможности торцевого соединения при этом сохраняются.

  10. Малый вес лотка.

    Малый вес лотка позволяет перемещать лотки на объекте строительства и производить монтаж без привлечения каких-либо подъемно-транспортных машин и механизмов.

  11. Низкая шероховатость поверхности материала.

    За счет низкой шероховатости поверхности пропускная способность пластикового лотка выше, чем у бетонного с аналогичными параметрами сечения, соответственно линия пластиковых лотков может принять и отвести бóльший объем стоков.

  12. Низкий уровень водопоглощения.

    Пластик негигроскопичен, пластиковые лотки практически не впитывают воду, а значит, при заморозках/разморозках вода не разрушает лоток.


Чертежи и монтаж

Чертежи и схемы в растровом формате
