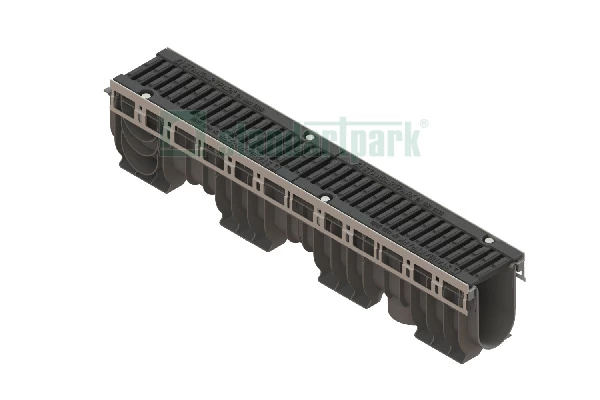

Лоток водоотводный PolyMax Drive на защелках с решеткой щелевой чугунной ВЧ кл.D (комплект)

Обратный звонок Задать вопрос

Скачать чертежи:

Сравнить

Лоток PolyMax Drive ЛВ-10.16.20-ПП с РВ щель ВЧ кл. D (к-т) 0804034-М

Параметры

Артикул: 0804034Z-М
Тип продукции: комплект
Материал: пластик
Ширина: 160
Высота: 216
Длина: 1000
Вес, кг: 13,85
Класcы нагрузки: D400
Гидравлическое сечение: DN100
Серия по материалу: PolyMax - пластик
Серия: Drive
Тип водоотвода: Линейный

Области применения:

АЗС, автомойки, промышленные зоны, складские комплексы, автопредприятия.

Цены уточняйте у менеджера офиса

запросить коммерческое предложение

Контакты торгового офиса

Характеристики и описание

Лоток PolyMax Drive ЛВ-10.16.20-ПП с РВ щель ВЧ кл. D (к-т) 0804034-М Купить в Интернет-магазине Артикул 080434 Длина, мм 1000 Ширина, мм 160 Высота, мм 215,5 Вес, кг 13,52 Элемент каталога 8586 Классы нагрузки A15,B125,C250,D400 Чертеж PDF 35945 Чертеж DWG 35946

Артикул	Наименование	Фото	Длина, мм	Ширина, мм	Высота, мм	Вес, кг	Классы нагрузки	Чертеж
080434	Лоток PolyMax Drive ЛВ-10.16.20-ПП с РВ щель ВЧ кл. D (к-т) 0804034-М	-	1000	160	215,5	13,52	A15 B125 C250 D400

ЗОНЫ ПРИМЕНЕНИЯ РЕШЁТОК С ПЛАСТИКОВЫМИ ЗАГЛУШКАМИ:

Общественные зоны (скверы, парки и т.д.)
Подземные паркинги
Объекты внутриквартального благоустройства (стилобаты, проезжие и пешеходные зоны)

НЕ РЕКОМЕНДУЕТСЯ ПРИМЕНЕНИЕ

Уличные дорожные сети
Объекты ДТИ
Логистические объекты
Зоны с поперечным переездом

ПРЕИМУЩЕСТВА

Легкость монтажа и демонтажа решётки – сокращает временные и финансовые затраты на обслуживание
Надежное крепление решетки на лотке – гарантирует безопасность эксплуатации
Долговечность – крепеж рассчитан на многократное закрывание и открывание

Монтаж решетки на лоток
1. Вставить крепеж-защелку в паз для болта на решетке.
2. Установить решетку на лоток с помощью резиновой киянки

Два способа демонтажа решетки:

1. В специальный паз на решетке вставляем отвертку (показаны с зелёными ручками) и поддеваем решётку.

2. В щель решетки напротив защелки опускаем отвертку (показана с оранжевой ручкой), подцепляем защёлку за петлю и тянем решётку вверх. Защёлка выходит из проектного положения. Решётка снимается.
