Трап водоотводной 150х150 из оцинкованной стали

Обратный звонок Задать вопрос

Трап водоотводной 150х150 из оцинкованной стали
Трап водоотводной 150х150 из оцинкованной стали
Трап водоотводной 150х150 из оцинкованной стали
Трап водоотводной 150х150 из оцинкованной стали
Трап водоотводной 150х150 из оцинкованной стали
Трап водоотводной 150х150 из оцинкованной стали

Скачать чертежи:

Трап водоотводной ТТВ-15.15.05-ОС-В

Параметры
  • Артикул: 1291510-1
  • Материал: оцинкованная сталь
  • Ширина: 150
  • Высота: 87
  • Длина: 150
  • Вес, кг: 2,08
  • Класcы нагрузки: C250
  • Серия: Open Slot
Области применения:
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
Цены уточняйте у менеджера офиса
Характеристики и описание
Трап водоотводной ТТВ-15.15.05-ОС-В из оцинкованной стали Купить в Интернет-магазине Артикул 1291510-1 Длина, мм 150 Ширина, мм 150 Высота, мм 87 Вес, кг 2,08 Элемент каталога 225534 Классы нагрузки C250 Чертеж PDF 35294 Чертеж DWG 35295 Трап водоотводной ТВК-15.15.05-ОС-В из оцинкованной стали конечный Купить в Интернет-магазине Артикул 1291510 Длина, мм 150 Ширина, мм 150 Высота, мм 87 Вес, кг 1,99 Элемент каталога 225534 Классы нагрузки C250 Чертеж PDF 35286 Чертеж DWG 35287 Трап водоотводной ТВ-15.15.05-ОС-В из оцинкованной стали проходной Купить в Интернет-магазине Артикул 1291510-9 Длина, мм 150 Ширина, мм 150 Высота, мм 87 Вес, кг 1,87 Элемент каталога 225534 Классы нагрузки C250 Чертеж PDF 35288 Чертеж DWG 35289 Трап водоотводной ТВГ-15.15.05-ОС-В из оцинкованной стали для Г-соединения Купить в Интернет-магазине Артикул 1291510-Г Длина, мм 150 Ширина, мм 150 Высота, мм 87 Вес, кг 1,92 Элемент каталога 225534 Классы нагрузки C250 Чертеж PDF 35290 Чертеж DWG 35291 Трап водоотводной ТВТ-15.15.05-ОС-В из оцинкованной стали для Т-соединения Купить в Интернет-магазине Артикул 1291510-Т Длина, мм 150 Ширина, мм 150 Высота, мм 87 Вес, кг 1,77 Элемент каталога 225534 Классы нагрузки C250 Чертеж PDF 35292 Чертеж DWG 35293
Артикул Наименование Фото Длина, мм Ширина, мм Высота, мм Вес, кг Классы нагрузки Чертеж
1291510-1 Трап водоотводной ТТВ-15.15.05-ОС-В из оцинкованной стали - 150 150 87 2,08 C250
1291510 Трап водоотводной ТВК-15.15.05-ОС-В из оцинкованной стали конечный - 150 150 87 1,99 C250
1291510-9 Трап водоотводной ТВ-15.15.05-ОС-В из оцинкованной стали проходной - 150 150 87 1,87 C250
1291510-Г Трап водоотводной ТВГ-15.15.05-ОС-В из оцинкованной стали для Г-соединения - 150 150 87 1,92 C250
1291510-Т Трап водоотводной ТВТ-15.15.05-ОС-В из оцинкованной стали для Т-соединения - 150 150 87 1,77 C250
Трапы используются:
  • как самостоятельные изделие для точечного сбора воды (арт. 1291510-1)
  • для подключения системы Open Slot к точке сброса через отвод для дальнейшего подключения в подвесную канализацию, а также как элементы Т- и Г-образного соединения лотков «гребенка».
Трап в разрезе.jpgКрепление решетки.jpg
Решетка трапа в базовой комплектации идет без креплений и фиксируется к корпусу защелкой. В конструктиве предусмотрены отверстия для винтов. Для крепления используются Винт с потайной головкой с внутренним шестигранником DIN 7991 М8х50, ГАЙКА КВАДРАТНАЯ DIN 557 М8.
Лоток присоединяется к трапу встык, без каких-либо замковых соединений. Для исключения проникновения влаги в места соединения, необходимо использовать универсальный герметик Standartpark арт. 335145
Соединение лотка и трапа.jpg

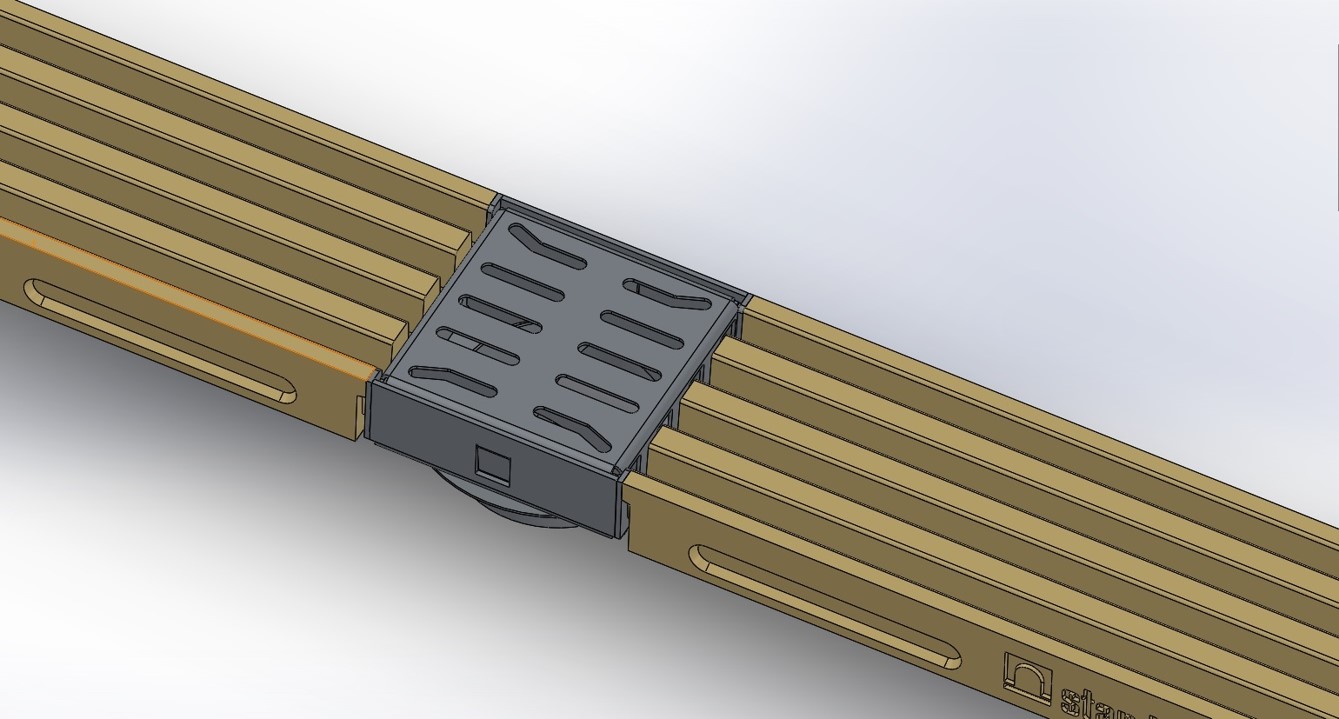

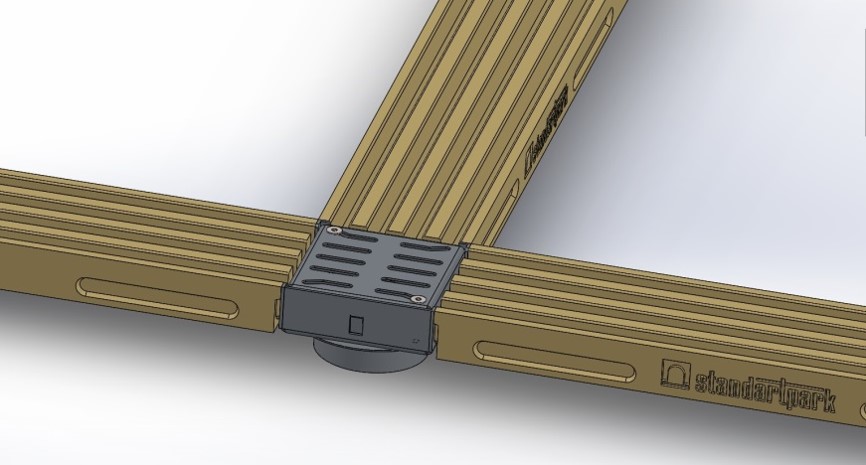

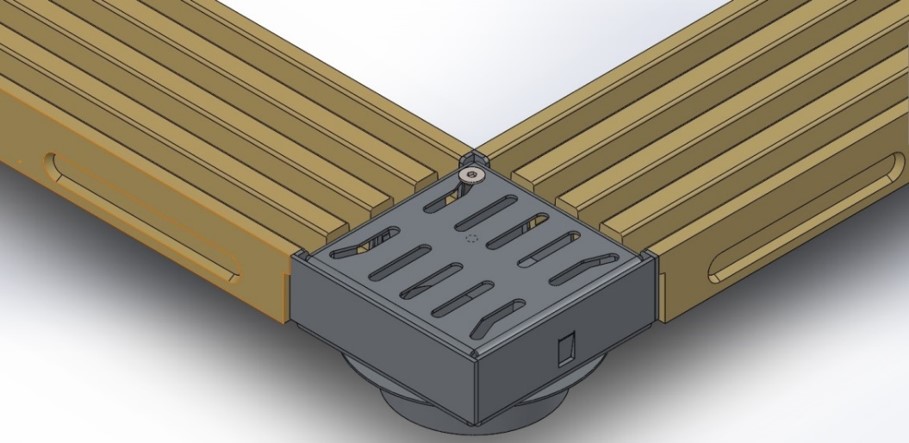

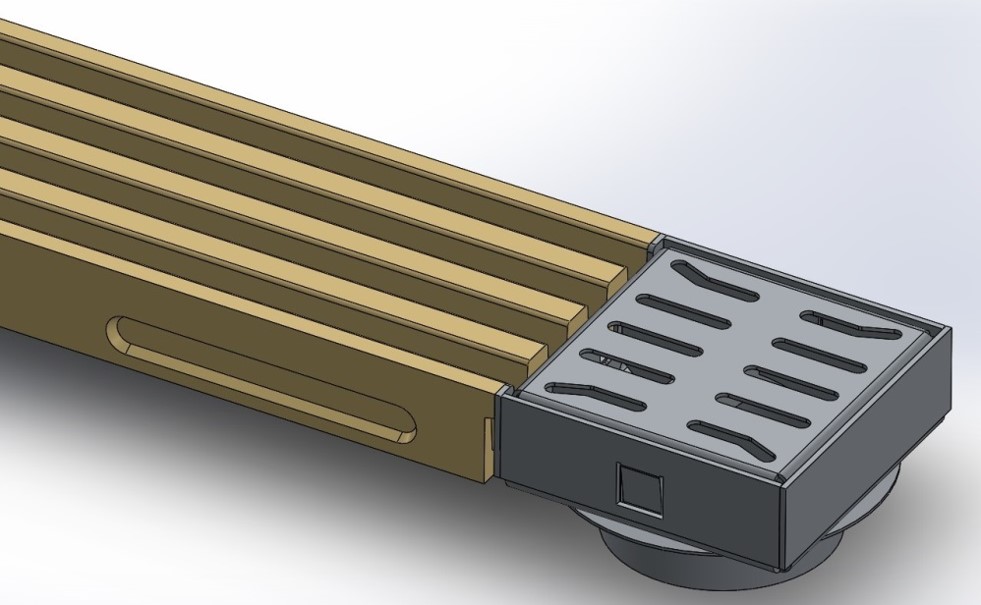

 трап в конце.jpg  проходной трап.jpg  т-соединение.jpg  Г-соединение.jpg
Трап в конце линии Трап проходной Т-образное подключение Г-образное подключение

Для Т- и Г-образного подключения может использоваться трап с отводом, так и поворотный модуль без него. Трап с отводом используется в случае необходимости подключения к точке сброса. Поворотный модуль без отвода – как элемент соединения линии лотков.

Трапы могут быть изготовлены из нержавеющей и оцинкованной стали по желанию заказчика и в зависимости от условий эксплуатации.

Преимущество изделий из нержавеющей стали в том, что они более устойчивые к механическим повреждениям и как следствие более долговечны.
