Система Мини 100

Скачать чертежи:

Системы линейного водоотвода Мини 100

Рейтинг: 5 / 5
Параметры
  • Материал: нержавеющая сталь AISI 304, AISI 316 или AISI 321
  • Длина, мм: 2500
  • Гидравлическое сечение: DN100
  • Габаритная ширина, мм: 100
  • Диапазон высот, мм: 35-100
Цены уточняйте у менеджера офиса
Характеристики и описание

Назначение и основные характеристики

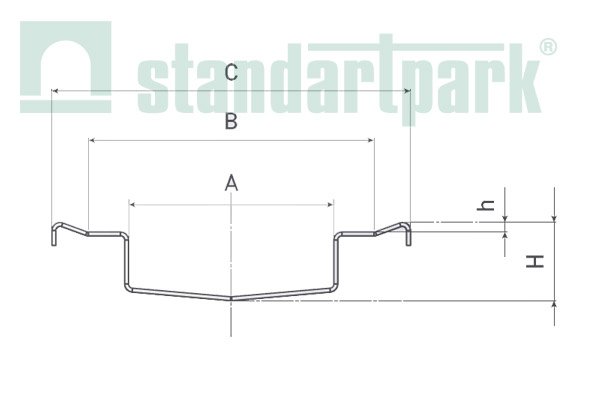

схема лотки мини100.png
 Артикул   Наименование   А, мм   В, мм   С, мм   Н1, мм   Н2, мм   Q1*, л/с   Q2*, л/с
 513.10.01-М
 Лоток ЛВ-100.175.100-НС Мини 100, 513.10.01-М  100  140  170   35  100  1,15  4,95

*В таблице приведены расчетные значения пропускной способности при 75%-м заполнении и уклоне 0,01 ‰ на минимальной и максимальной глубине лотка.

Изготовление специального профиля возможно по индивидуальному заказу.

Лотки системы Мини были разработаны для обустройства системы водоотвода в местах с ограниченной глубиной установки (здания с тонкими перекрытиями, эксплуатируемые кровли, участки с проложенными коммуникациями и т.д.). Как правило, данные лотки применяются в технических помещениях с небольшими объемами стоков, где основным критерием выбора является цена и маленькие габариты. Изготовляются из нержавейки марки AISI 304/304L, AISI 316Ti или AISI 321.

Преимущества:

  1. Эстетичный внешний вид;
  2. Высокая прочность;
  3. Устойчивость к воздействию химических веществ, коррозии и перепадов температур;
  4. Длительный срок эксплуатации;
  5. Соответствие санитарно-гигиеничным требованиям.

Системы водоотвода мини широко используются для обустройства помещений с оборудованием вентиляции и кондиционирования для сбора конденсатов, а также в обустройстве эксплуатируемых балконов и террас.

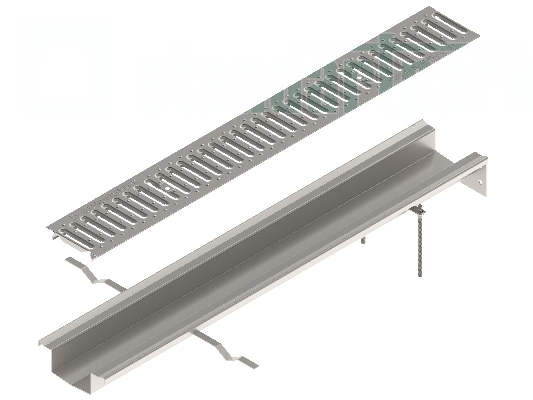

Конструкция состоит из лотка (используется для сбора и отвода стоков) и штампованной водоприемной решетки (предотвращает засорение каналов крупным мусором и обеспечивают безопасность передвижения пешеходов по лоткам). Подключение к канализации осуществляется через трапоприямки или трубные выпуски. В выпусках могут устанавливаться гидрозатворы для обеспечения гигиеничности и исключения проникновения бактерий и неприятных запахов из канализации в помещение.

Системы мини выдерживают нагрузку до 1500 кг, что в соответствие с стандартом DIN En 1433 отвечает классу А15.

За дополнительной информацией касательно данной продукции обращайтесь к менеджерам Стандартпарк!



Чертежи и монтаж

Схемы установки в формате pdf
