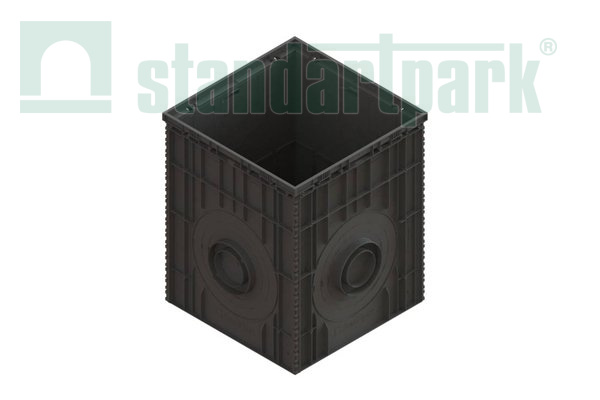

Дождеприемный колодец сборный PolyMax Basic 500х500 с высоким бортом

Обратный звонок Задать вопрос

Новинка
Дождеприемный колодец сборный PolyMax Basic 500х500 с высоким бортом
Дождеприемный колодец сборный PolyMax Basic 500х500 с высоким бортом
Дождеприемный колодец сборный PolyMax Basic 500х500 с высоким бортом

Дождеприемный колодец сборный PolyMax Basic ДКС-50.50.62-ПП 8980107

Параметры
  • Артикул: 8980107
  • Материал: пластик
  • Ширина: 600
  • Высота: 500
  • Длина: 500
  • Вес, кг: 5,91
Цены уточняйте у менеджера офиса
Характеристики и описание

Особенности и преимущества дождеприемника PolyMax Basic

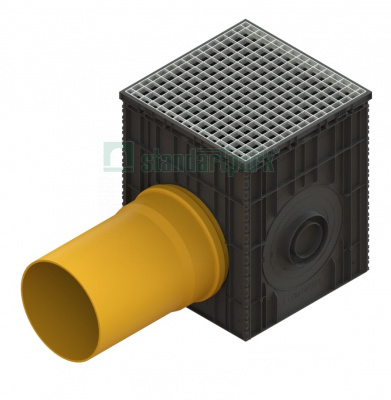

  • Обеспечивает возможность подключения всех существующих лотков DN100, DN150, DN200 и DN300.
  • Обеспечивает возможность подключения всех основных труб как фасонной, так и концевой частями
  • Современный дизайн
  • Идеальное логистическое решение (поставляется в разобранном виде)

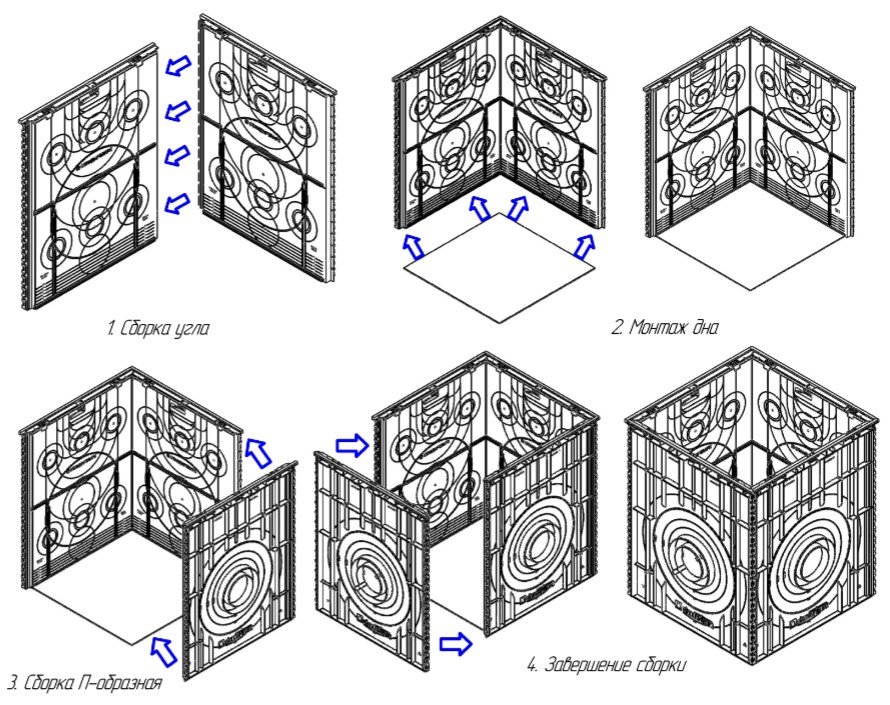

Сборка

ВНИМАНИЕ!!!

Все прорези для подключения труб и лотков, а так же монтажа решеток необходимо производить ДО СБОРКИ!!!

  1. Перед началом сборки по шаблону обрезается верхний край всех стенок возле неподвижной защелки
  2. Неподвижная часть замка одной стенки вставляется в подвижные части замка второй стенки до щелчка (необходимо проверить срабатывание всех замков)
  3. Дно монтируется в специальный паз

ВАЖНО!!! Перед каждым этапом сборки необходимо герметизировать соединение (в специальный пазы закладывается герметик). Рекомендуется использовать герметик ПРО ФС арт. 335145

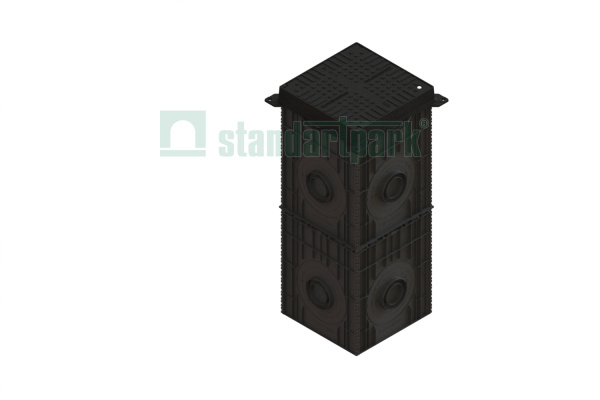

Наращивание высоты ДКС-500


При необходимости изделие можно использовать в качестве секции колодца. Для наращивания можно использовать как полную высоту колодца (600мм), так и половину (300мм) В третьем варианте требуется дополнительно подрезать верхнюю часть по шаблонам (подрезать выступающие ребра и отводы)

Без имени-8.jpg

При использовании половины высоты изделия для наращивания высоты у конструкции остаются те же функции, что и у целого изделия. Дно монтируется в специализированный паз. Для дополнительной фиксации от вылета используются специальные фиксаторы

ВАЖНО!!! Необходимо герметизировать соединение (в специальный пазы закладывается герметик). Рекомендуется использовать герметик ПРО ФС арт. 335145

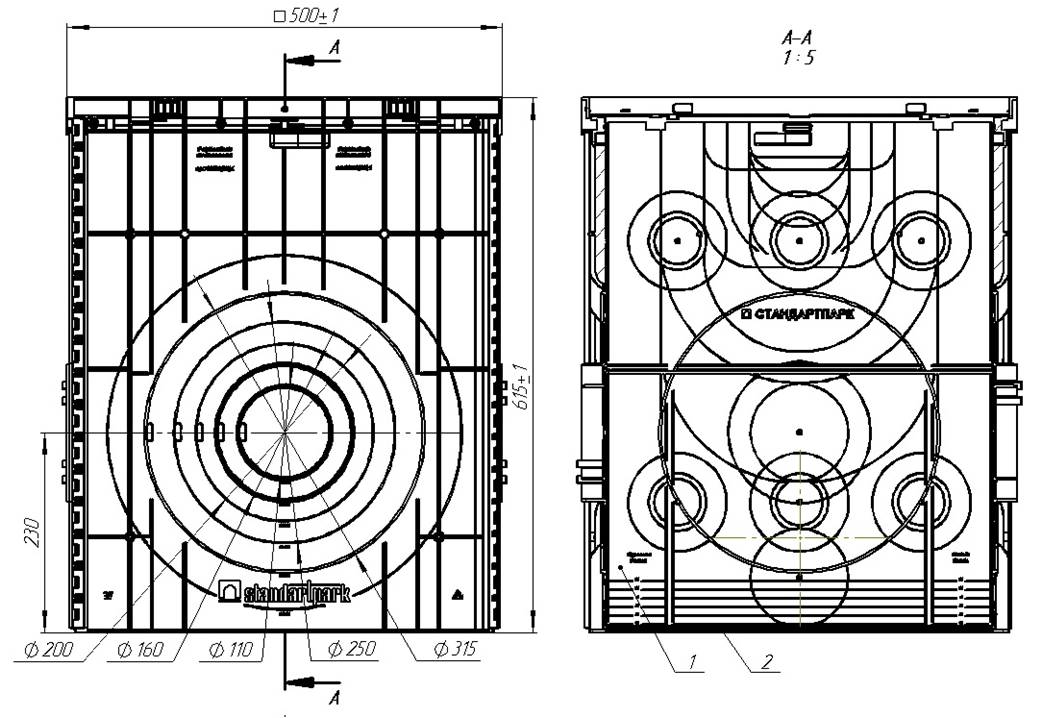

Чертежи и монтаж

Схемы установки в формате pdf

Чертежи и схемы в растровом формате
