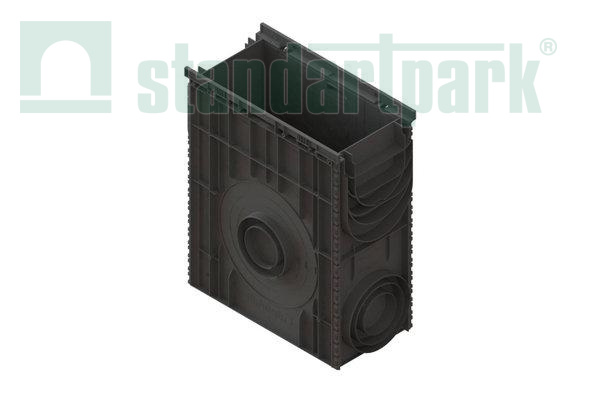

Пескоуловитель сборный PolyMax Basic DN200 h600 с высоким бортом
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
г. Минск
Данное исполнение предназначено специально для подключения комплектов:
- Лоток PolyMax Basic ЛВ-15.21.22-ПП c РВ яч. ПП кл.А (к-т) 0824081
- Лоток PolyMax Basic ЛВ-15.21.22-ПП c РВ яч. ПП кл.В (к-т) 0824082
- Лоток PolyMax Basic ЛВ-15.21.22-ПП c РВ яч. ст. оц. кл. А (к-т) 0824011.1
- Лоток PolyMax Basic ЛВ-15.21.22-ПП c РВ яч. ст. оц. кл. А (к-т) 0824011.2

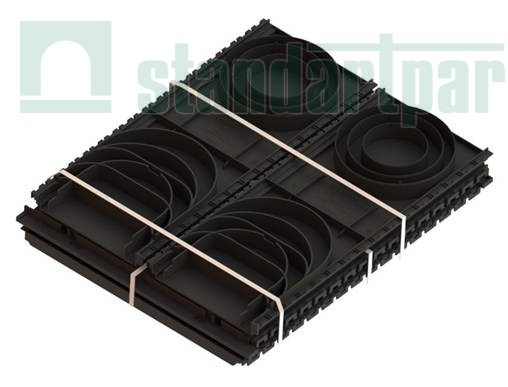

Сборка
ВНИМАНИЕ!!!
Все прорези для подключения труб и лотков, а так же монтажа решеток необходимо производить ДО СБОРКИ!!!
- Неподвижная часть замка одной стенки вставляется в подвижные части замка второй стенки до щелчка (необходимо проверить срабатывание всех замков)
- Дно монтируется в специальный паз
ВАЖНО!!! Перед каждым этапом сборки необходимо герметизировать соединение (в специальный пазы закладывается герметик). Рекомендуется использовать герметик ПРО ФС арт. 335145
Функциональные особенности ПУС DN200

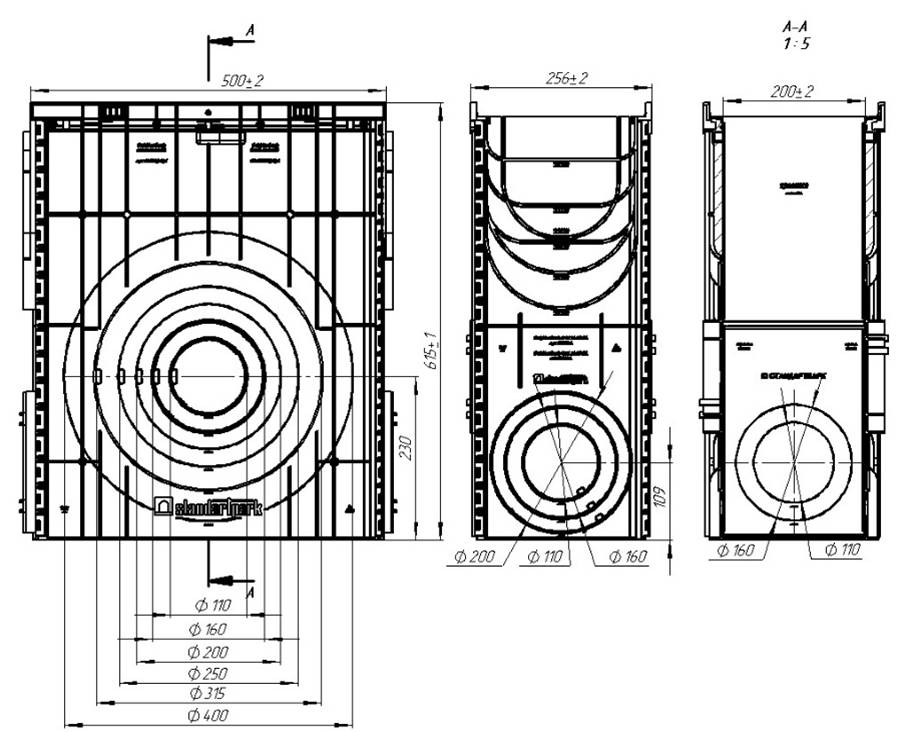

На лицевой торцевой стороне стенки DN200 имеются:
- Отводы для подключения фасонными участками труб Ф110, 160, 200
- Отводы для всех существующих (и спроектированных) лотков серии DN200, а так же отвод для подключения лотка DN150
- Специальные утоньшения для пробивки стенок (для дальнейшего вырезания отверстий лобзиком при подключении труб)
Все отводы и шаблоны подписаны
На внутренней стороне стенки имеются:
- В верхней части стенки имеются три шаблона для подрезки под решетки. Каждый шаблон помечен цифрой
- шаблон для подрезки под решеток арт. 25303, 25403, 2510, 2590
- шаблон для подрезки под решетки арт.2520
- Шаблоны подключения труб концевыми участками Ф110, 160
Все отводы и шаблоны подписаны
Наращивание высоты ПУС 200
Наращивание высоты в пескоуловителях осуществляется по тем же принципам, что и в колодцах
