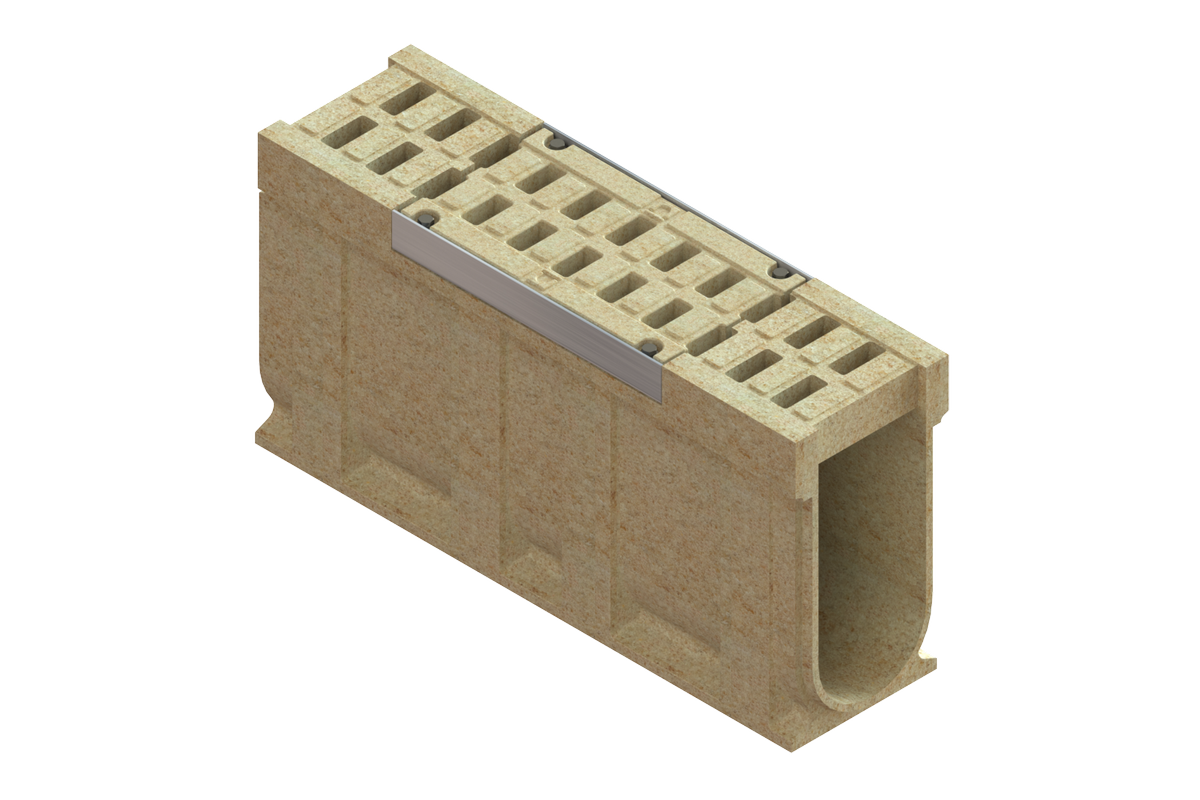

Блок монолитный водоотводный CompoMax ревизионный к ПУ с решеткой полимербетонной DN200 h51 кл.D (комплект)
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
г. Минск
| Артикул | Наименование | Наименование согласно прайса | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Материал | Классы нагрузки | Купить |
|---|---|---|---|---|---|---|---|---|---|
| 0759048П | Блок монолитный водоотводный CompoMax полимербетонный ревизионный к ПУ с решеткой полимербетонной DN200 h51 кл.D (комплект). Цвет песочный. | Блок монолитный CompoMax БМВ-20.29.51-ПРПУ-П-Щ4 | 1000 | 285 | 510 | 91.99 | полимербетон | D400 | Запросить КП |
| 0759048П-С | Блок монолитный водоотводный CompoMax полимербетонный ревизионный к ПУ с решеткой полимербетонной DN200 h51 кл.D (комплект). Цвет серый. | Блок монолитный CompoMax БМВ-20.29.51-ПРПУ-ПС-Щ4 | 1000 | 285 | 510 | 91.99 | полимербетон | D400 | Запросить КП |
| 0759048П-Ч | Блок монолитный водоотводный CompoMax полимербетонный ревизионный к ПУ с решеткой полимербетонной DN200 h51 кл.D (комплект). Цвет черный. | Блок монолитный CompoMax БМВ-20.29.51-ПРПУ-ПЧ-Щ4 | 1000 | 285 | 510 | 91.99 | полимербетон | D400 | Запросить КП |
Полимербетонный водоотводный моноблок DN200 H510 D400 с ревизионной полимербетонной решёткой и возможностью подключения пескоуловителя
Моноблок DN200 H510 D400 — высокопроизводительный линейный водоотвод для коммерческих и общественных территорий
На территориях с большими площадями асфальтовых и бетонных покрытий поверхностный сток формируется практически мгновенно. Во время сильных дождей системе водоотведения приходится одновременно принимать значительный объём воды и сохранять стабильную пропускную способность. Если вместе с водой в трубопроводы попадает большое количество песка и мусора, эффективность сети постепенно снижается. Именно поэтому современные проекты всё чаще предусматривают подключение пескоуловителей уже на стадии проектирования.
Полимербетонный моноблок DN200 высотой 510 мм класса нагрузки D400 предназначен для объектов с регулярным движением автомобильного транспорта и повышенными требованиями к эффективности поверхностного водоотведения. Увеличенная высота корпуса обеспечивает дополнительный внутренний объём канала, а конструкция предусматривает быстрое подключение пескоуловителя без изменения геометрии системы.
Для удобства контроля состояния канала моноблок комплектуется ревизионной полимербетонной решёткой, позволяющей выполнять профилактическое обслуживание без демонтажа конструкции.
Важно: пескоуловитель и корзина для мусора приобретаются отдельно и не входят в стандартную комплектацию изделия.
Области применения
Моноблок DN200 H510 D400 рекомендуется использовать на объектах, где необходимо совместить высокую гидравлическую эффективность и устойчивость к транспортным нагрузкам.
Оптимальные области применения:
- парковки гипермаркетов;
- торгово-развлекательные комплексы;
- выставочные центры;
- спортивные комплексы и стадионы;
- общественные парковки;
- бизнес-парки;
- медицинские комплексы;
- территории университетов;
- въезды на производственные предприятия;
- административно-деловые центры.
Класс нагрузки D400 рассчитан на движение легкового и грузового автомобильного транспорта с нормативной нагрузкой до 40 тонн.
Подключение пескоуловителя — сохранение расчётной производительности системы
Поверхностный сток неизбежно содержит механические примеси, которые постепенно накапливаются в элементах ливневой канализации. При отсутствии предварительной очистки возрастает риск снижения пропускной способности трубопроводов и увеличения затрат на эксплуатацию.
Предусмотренное конструкцией подключение пескоуловителя позволяет:
- задерживать песок и тяжёлые минеральные примеси;
- уменьшить поступление загрязнений в трубопровод;
- увеличить интервалы между техническим обслуживанием;
- поддерживать стабильную работу системы;
- продлить срок службы всей инженерной сети.
Для повышения эффективности рекомендуется использовать пескоуловитель совместно с корзиной для мусора, которые приобретаются отдельно.
Высота 510 мм — дополнительный гидравлический запас
Исполнение H510 отличается увеличенным внутренним объёмом по сравнению с более низкими моделями серии.
Это обеспечивает:
- приём большего объёма поверхностного стока;
- устойчивую работу системы при интенсивных осадках;
- снижение риска локального подтопления покрытий;
- дополнительный резерв пропускной способности;
- возможность применения на участках с увеличенной площадью водосбора.
Такое решение особенно эффективно для крупных общественных пространств, где объём дождевого стока может резко возрастать в течение короткого времени.
Ревизионная полимербетонная решётка — удобный доступ к инженерной системе
Для сохранения эффективности линейного водоотвода важно регулярно контролировать состояние внутреннего канала.
Съёмная ревизионная решётка позволяет:
- выполнять осмотр канала без демонтажа моноблока;
- своевременно удалять песок и мусор;
- проводить профилактическое обслуживание;
- контролировать техническое состояние системы;
- поддерживать проектную пропускную способность водоотводной линии.
Полимербетонная решётка отличается высокой прочностью, долговечностью и соответствует требованиям класса нагрузки D400.
Полимербетон — прочность и долговечность в городской среде
Корпус моноблока изготовлен из полимербетона — материала, сочетающего высокую механическую прочность и устойчивость к неблагоприятным условиям эксплуатации.
Основные преимущества:
- минимальное водопоглощение;
- высокая морозостойкость;
- устойчивость к противогололёдным реагентам;
- стойкость к воздействию топлива и масел;
- отсутствие коррозии;
- высокая износостойкость;
- гладкая внутренняя поверхность, способствующая эффективному прохождению воды.
Крепление ревизионной решётки
Для надёжной фиксации используется типовой крепёжный комплект:
- болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
- гайка квадратная М12 (DIN 557) — 4 шт.;
- шайба 12 (ГОСТ 11371) — 4 шт.
Такой узел крепления обеспечивает:
- устойчивость решётки к транспортным нагрузкам;
- защиту от смещения при эксплуатации;
- быстрый доступ к каналу при проведении ревизии;
- использование стандартных крепёжных элементов без специальных комплектующих.
Цветовые решения
Для различных типов покрытий предусмотрены следующие варианты исполнения:
- песочный — стандартный цвет;

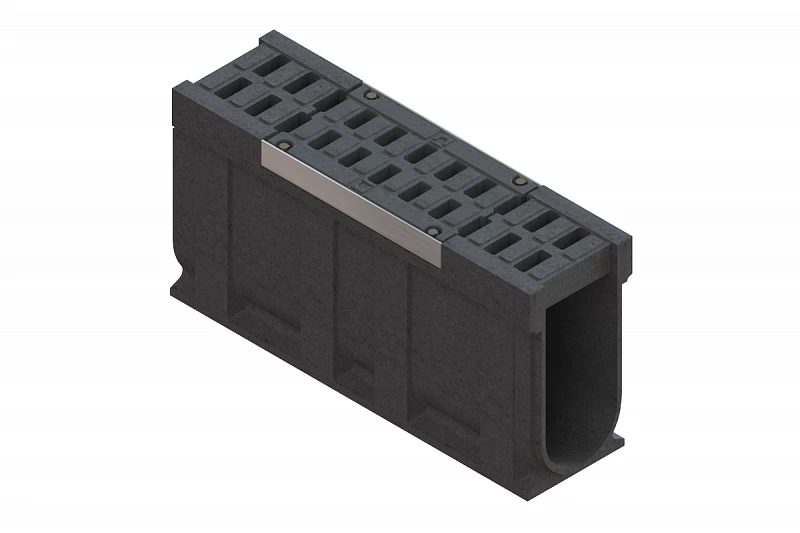

- чёрный — рекомендуется для асфальтовых покрытий;
- серый — оптимален для бетонных площадок и общественных пространств.
Технические характеристики
- гидравлическое сечение — DN200;
- монтажная высота — 510 мм;
- длина секции — 1000 мм;
- класс нагрузки — D400;
- материал корпуса — полимербетон;
- материал ревизионной решётки — полимербетон;
- конструкция предусматривает подключение пескоуловителя;
- обслуживание — через съёмную ревизионную решётку.
Испытания на соответствие требованиям класса нагрузки D400 проводятся только для изделия в полной комплектации «моноблок + полимербетонная решётка».
Рекомендации инженера-проектировщика
При проектировании объектов с большой площадью водонепроницаемых покрытий важно учитывать не только интенсивность расчётных осадков, но и объём механических примесей, поступающих в систему поверхностного водоотведения. Использование моноблока DN200 H510 D400 совместно с пескоуловителем позволяет поддерживать расчётную пропускную способность сети, уменьшить загрязнение трубопроводов и снизить эксплуатационные расходы. Выбор высоты канала рекомендуется выполнять на основании гидравлического расчёта с учётом площади водосбора, уклонов покрытия и режима эксплуатации объекта.
