Съемная опалубка для монтажа люков

Описание товара

Характеристики

Сопутствующие товары

Сертификаты

Каталоги

Новинка

Чертеж PDF

Чертеж DWG

Добавить в избранное

Добавить в сравнение

Рейтинг: 4.3 / 5

Цена по запросу

Оптовую цену и возможные скидки от объема уточняйте у менеджеров

Запросить КП

Характеристики:

Артикул :

36116

Материал :

оцинкованная сталь

Высота, мм :

300

Вес, кг :

9.48

Размер лаза, мм :

650

Размер опорной плоскости, мм :

650

Смотреть все характеристики

Условия доставки

Ближайший офис:
г. Минск

Нужна помощь?

Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором

частным клиентам +375-17-301-03-00 +375-29-613-41-64 проектным организациям +375-29-376-41-07 +375-29-376-41-28 строительным организациям +375-29-376-41-88

Напишите нам

Опалубка съемная из оцинкованной стали для монтажа люков и дождеприемников с классом нагрузки D400

Применение съемной опалубки позволяет качественно и равномерно утрамбовать асфальт перед установкой плавающего корпуса люка/дождеприемника.
Вставляется внутрь опорной подставки после её фиксации на опорном кольце.
Размер опалубки регулируется крепежом М8 через отверстия в корпусе.

Технические характеристики

Материал изготовления: оцинкованная сталь
Конструкция: съемная, регулируемого диаметра 600-400 мм

Преимущества

Простота монтажа: позволяет быстро установить опалубку
Защита колодца от попадания внутрь асфальта и другого мусора во время монтажа
Экономичность: многоразовое использование снижает общие затраты на монтаж

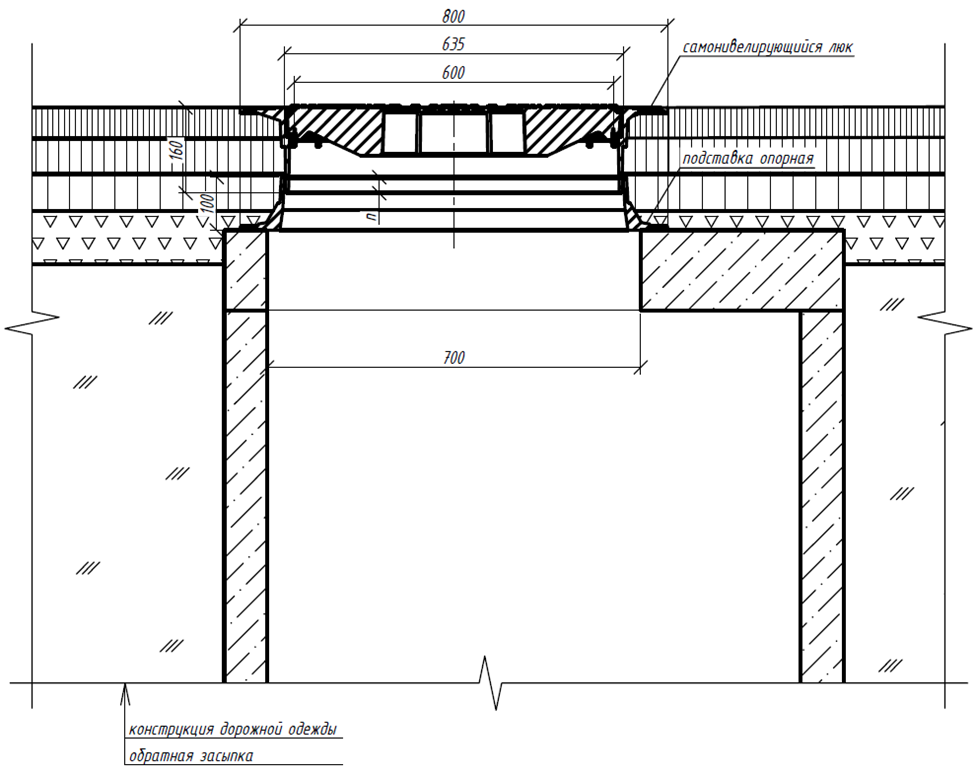

Схема установки люка с самонивелирующимся (плавающим) корпусом в дорожное покрытие

Самонивелирующиеся (плавающие) люки – люки, имеющие опорную плоскость в верхней части корпуса для опоры на покрытие проезжей части.

Люк должен устанавливаться с обязательным использованием опорной подставки (п.3.10. ГОСТ 3634).

Для предотвращения смещения корпуса люка вследствие динамических нагрузок во время эксплуатации необходимо, чтобы нижняя часть корпуса люка при проведении монтажных работ была опущена в отверстие опорной подставки не менее чем на 20 мм.

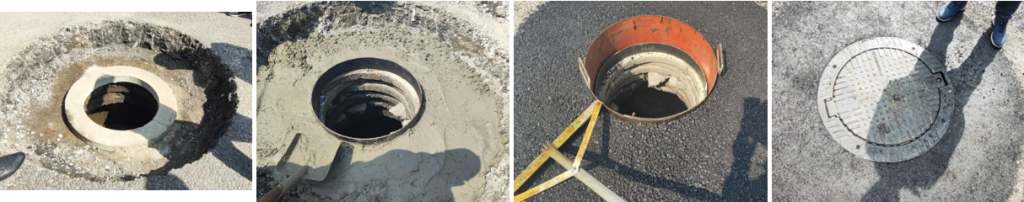

Рекомендации по монтажу люков с самонивелирующим корпусом

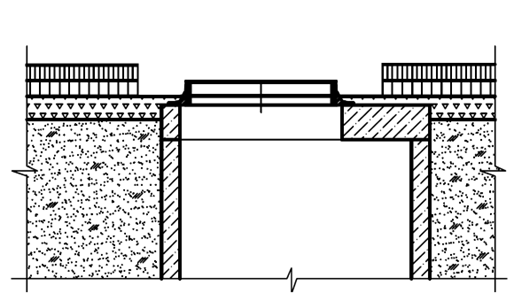

1. Если люк используется с антивандальным элементом, его необходимо установить до монтажа люка. 2. Установить опорную подставку на опорное бетонное кольцо смотрового колодца. Поверхность опорной подставки должна быть расположена горизонтально. Верхняя кромка должна быть не ниже 140 мм относительно поверхности проезжей части.

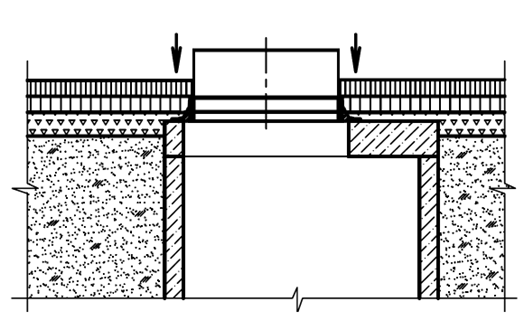

3. Внутрь опорной подставки установить съемную опалубку (арт. 36116). Обеспечить защиту колодца от попадания в него строительного мусора.
4. Засыпать асфальт до уровня проезжей части и утрамбовать его. 5. Повторить процедуру до момента, когда утрамбованный асфальт будет вровень с поверхностью проезжей части.

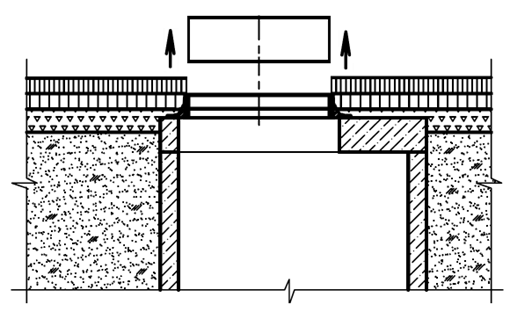

6. Вынуть съемную опалубку, не допуская просыпки асфальта в колодец.

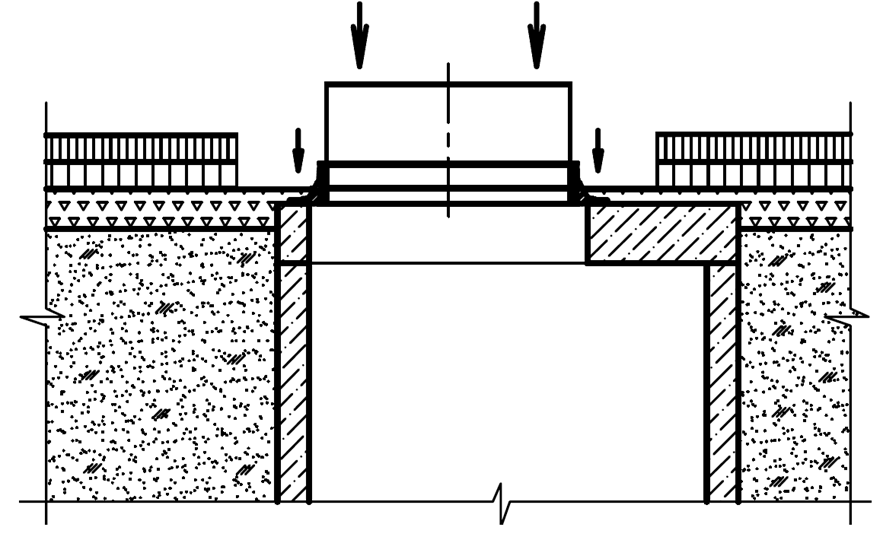

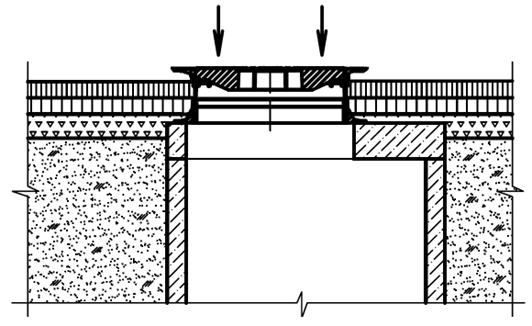

7. Установить корпус люка так, чтобы нижняя часть корпуса вошла в отверстие опорной подставки. Корпус необходимо размещать так, чтобы в смонтированном состоянии люк открывался вдоль направления движения транспорта. 8. Полить водой место установки люка и произвести трамбовку прилегающего покрытия вместе с люком до полного совпадения поверхностей.
