Люк ВЧ тип Т с квадратным корпусом С250

Обратный звонок Задать вопрос

Новинка

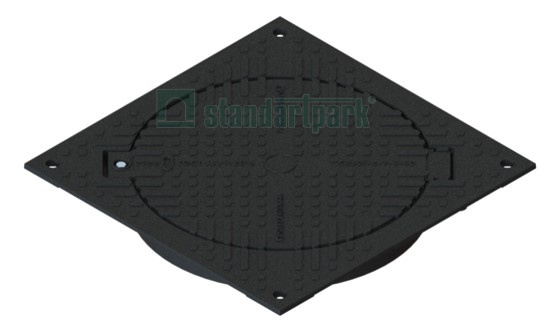

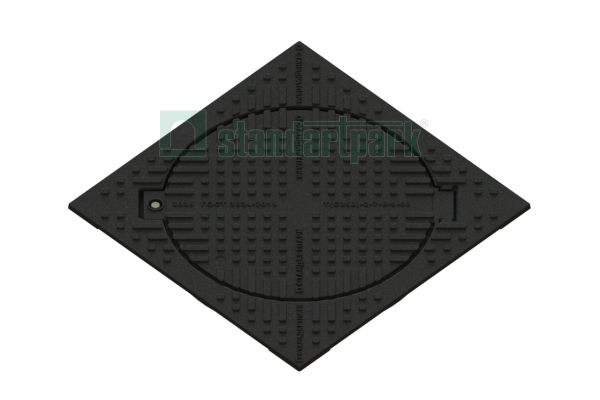

Люк ВЧ тип Т с квадратным корпусом С250

Люк ВЧ тип Т с квадратным корпусом С250

Параметры
  • Артикул: 33458-44
  • Высота, мм: 100
  • Вес, кг: 51 кг
  • Класcы нагрузки: C250
  • Размер лаза, мм : Ø 600
  • Размер опорной плоскости, мм : Ø 750
  • Размер крышки, мм : Ø 624
  • Тип: Т — Тяжёлый люк
Области применения:
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
Цены уточняйте у менеджера офиса
Характеристики и описание

Люк из высокопрочного чугуна с квадратным корпусом, который называют также люк чугунный тип «Арбат», - проверенное решение для тротуаров, мощённых плиткой или брусчаткой. Теперь не нужно ломать голову, как обложить плиткой «классический» круглый аналог - решение найдено!

Корпус специально изготовлен с прямыми углами, для того чтобы при проведении работ по благоустройству пешеходных зон не тратилось время на выпиливание плитки нужного радиуса.

Плитка укладывается с минимальными зазорами относительно корпуса люка, что обеспечивает существенно более долгий срок эксплуатации данных участков (плитка не вымывается дождями с последующей просадкой), а строгий дизайн чугунных изделий подчеркнёт эстетический вид мощённых тротуаров.

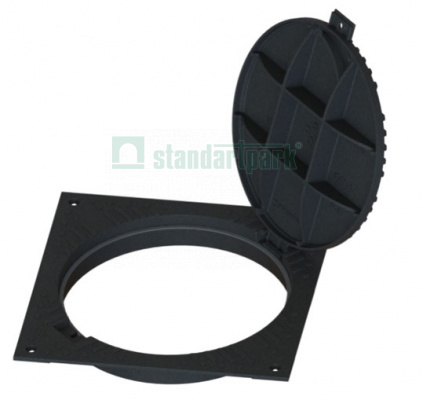

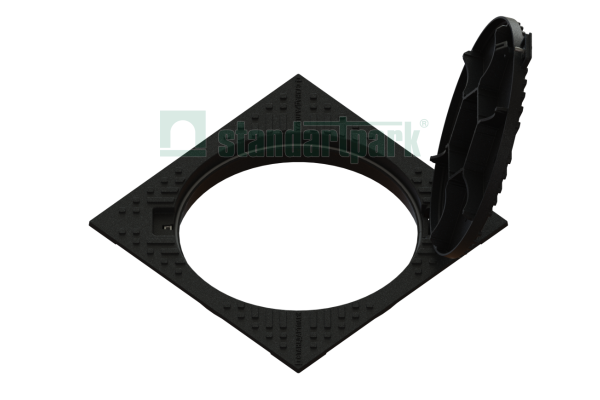

Фиксация в открытом состоянии


Без имени-2.jpg

Запорное устройство

Запорное устройство, фиксирующее крышку в закрытом состоянии
1. Болт    2. Гайка

Дополнительный выступ на крышке, предотвращающий произвольное ее открытие, например, во время наезда транспорта

Без имени-123.jpg
Без имени-3.jpg

Фланцевая подставка (дополнительная опция)


     Рисунок7.jpg Рисунок9.pngРисунок1.png
     Для удобства монтажа люк может дополнительно комплектоваться фланцевой подставкой




Без имени-22.jpg

При помощи фланцевой подставки высоту изделия можно увеличить от 50мм до 100мм.

Высота люка без фланцевой подставки – 100мм.

Минимальная высота с фланцевой подставкой – 150мм.

Максимальная высота с фланцевой подставкой – 200мм

Регулировка высоты изделия с подставкой происходит при помощи трёх болтов, которые соединяют корпус с подставкой.

Это позволяет отказаться от стандартных размеров опорных колец и точно подобрать необходимую высоту.

Регулировка общей высоты
Способ установки на горизонтальной поверхности


Чертежи и монтаж

Чертежи и схемы в растровом формате
