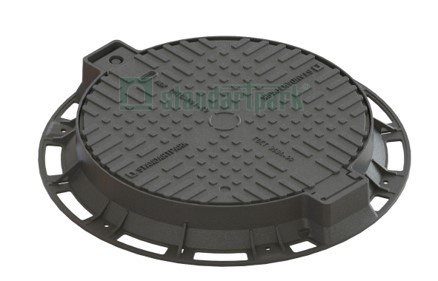

Люк чугунный тяжелый магистральный тип ТМ кл.D400

Описание товара
Характеристики
Сертификаты
Каталоги
Цена по запросу

Оптовую цену и возможные скидки от объема уточняйте у менеджеров

Характеристики:
Артикул :
35258-55М
Высота, мм :
100
Вес, кг :
53
Класcы нагрузки :
D400
Размер лаза, мм :
Ø 600
Размер опорной плоскости, мм :
Ø 800
Смотреть все характеристики
Области применения:
АЗС, автомойки, промышленные зоны, складские комплексы, автопредприятия. АЗС, автомойки, промышленные зоны, складские комплексы, автопредприятия.
АЗС, автомойки, промышленные зоны, складские комплексы, автопредприятия.
D400
Ближайший офис:
г. Минск
Нужна помощь?
Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором
+375-17-301-03-00 +375-29-613-41-64 частным клиентам +375-29-376-41-07 +375-29-376-41-28 проектным организациям +375-29-376-41-88 строительным организациям

Название Габаритные размеры, мм Внутренний диаметр, мм Высота,мм Вес, кг Класс нагрузки
Люк ВЧ тип ТМ с запорным устройством и уплотнительной прокладкой кл. D400 800 600 100 53 D 400

Люк чугунный магистральный ТМ – это изделие из высокопрочного модифицированного чугуна с добавлением шаровидного графита, способное выдерживать большие нагрузки на поверхность без угрозы повреждений и возникновения трещин. Максимальная целевая нагрузка – до 40 тонн (класс D400). Поскольку материал ценный, то данный тип люка оснащен антивандальной защитой. В конструкции люка предусмотрено газоотводное отверстие для проверки загазованности колодца.

Назначение – обеспечение доступа к системам канализационных и всевозможных инженерных сетей, защита систем от постороннего вмешательства, упрощение совершения ремонтных и инспекционных работ, возможность выдерживания передвижения транспортных средств.

Объекты – автодороги, АЗС, автомойки, промышленные объекты, складские комплексы и др.

Особенности конструкции магистрального чугунного люка D400:

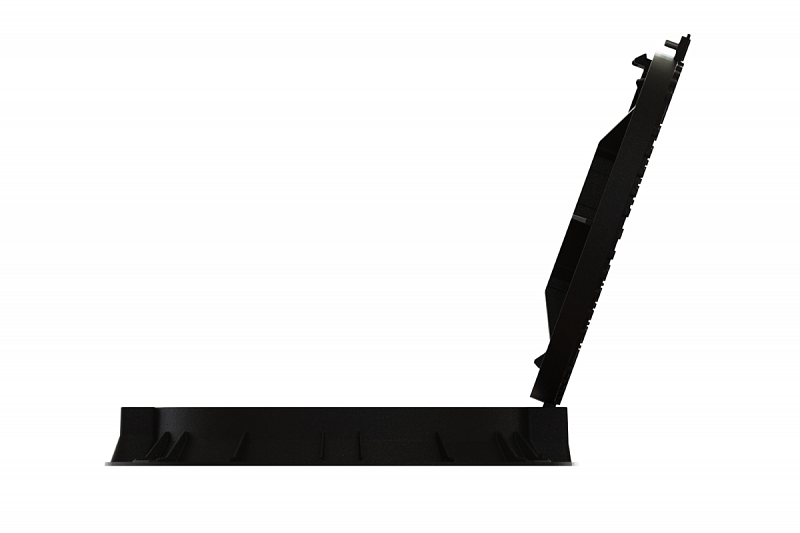

1. фиксация крышки люка.jpg 2. фиксация крышки люка.jpg   Фиксация крышки люка в открытом положении
Особая конструкция узла открывания не позволяет крышке самопроизвольно закрыться: при открытии на угол более 90° предусмотрена автоматическая блокировка крышки с целью обеспечения безопасности обслуживания колодца.
В открытом состоянии крышка фиксируется под углом 110°.
Основное запорное устройство
Основной запорный элемент выполнен в виде пружинистой защёлки из чугуна, что обеспечивает дополнительную защиту от выбивания крышки из корпуса под колесом транспортного средства
3. основное запорное устройство.jpg   4. основное запорное устройство.jpg
5. дополнительное запорное.jpg   6. дополнительное запорное.jpg   Дополнительное запорное устройство
Благодаря наличию дополнительного запорного устройства (болт/гайка) крышка надёжно фиксируется в закрытом положении, равно как и защищена от выскакивания из корпуса при пробуксовке транспортного средства на ней.
Снятие крышки
В случае отсутствия в конструктиве изделия антивандального элемента (арт.6269), крышку люка можно будет снять, установив её под углом 45° к корпусу.
7. снятие.jpg   8. снятие.jpg
9. снятие.jpg
10. антивандальный.jpg   Антивандальный элемент
Для предотвращения кражи крышки люка опционально предлагается антивандальный элемент арт.6269 (не входит в стоимость и комплектацию люка).
Данный элемент устанавливается с обратной стороны проушины в корпусе люка перед проведением его монтажа.
Антивандальный элемент надёжно удерживает крышку в корпусе изделия и защищает от воровства.
При этом по умолчанию люки поставляются без антивандального элемента, так как не всем и не всегда требуется несъёмная крышка.
Уплотнительная прокладка в корпусе люка
Люки типа ТМ укомплектованы уплотнительной прокладкой для обеспечения герметизации и снижения шума при наезде транспортного средства.
11. уплотнительная прокладка.jpg
Дизайн люков
Крышка люка может быть выполнена в разных вариантах за счет сменной центральной вставки.

Если у Вас возникли любые вопросы или необходима дополнительная информация по продукции – обращайтесь. Менеджеры Стандартпарк с радостью ответят и проконсультируют, уточнят цену в Вашем регионе.


Характеристики:
Артикул :
35258-55М
Высота, мм:
100
Вес, кг:
53
Класcы нагрузки:
D400
Размер лаза, мм :
Ø 600
Размер опорной плоскости, мм :
Ø 800
Размер крышки, мм :
Ø 647
Тип:
ТМ — Тяжёлый магистральный люк
