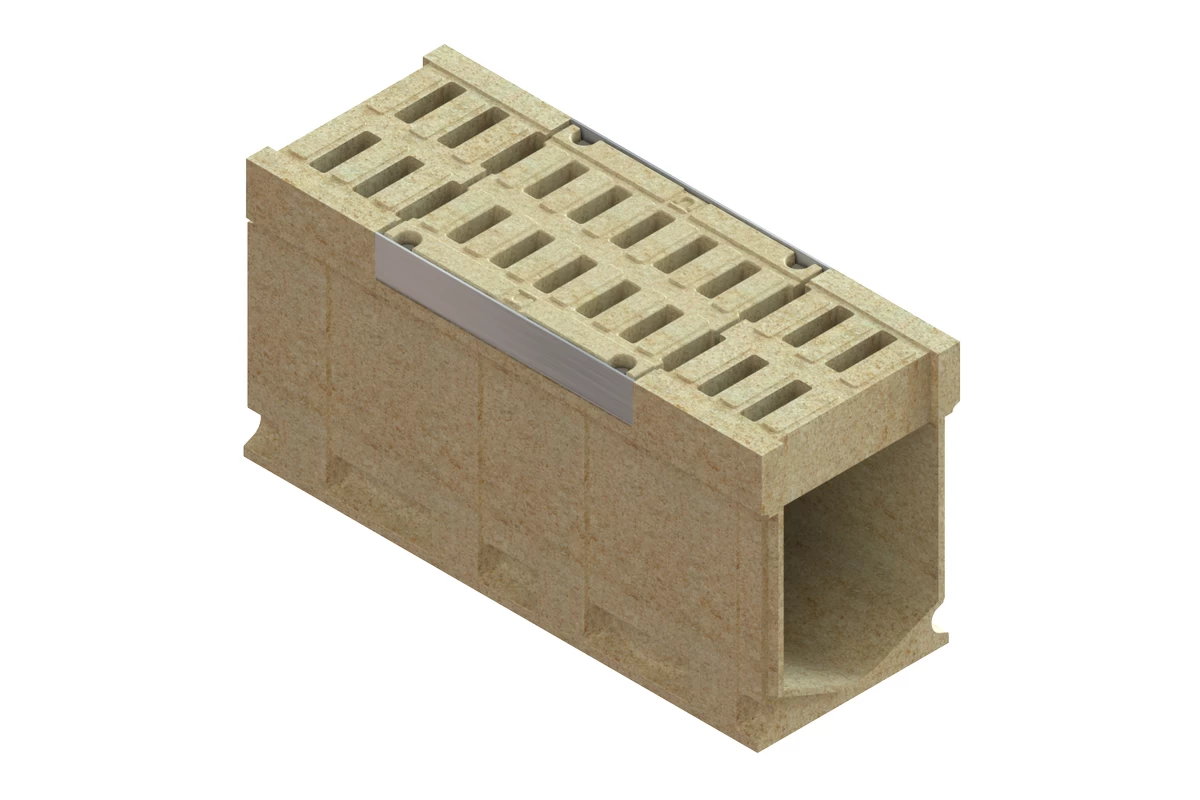

Блок монолитный водоотводный CompoMax ревизионный с решеткой полимербетонной DN300 h51 кл.D (комплект)
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
г. Минск
| Артикул | Наименование | Наименование согласно прайса | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Материал | Классы нагрузки | Чертеж PDF | Чертеж DWG | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0779547П | Блок монолитный водоотводный CompoMax полимербетонный ревизионный с решеткой полимербетонной DN300 h51 кл.D (комплект). Цвет песочный. | Блок монолитный CompoMax БМВ-30.39.51-ПР-П-Щ4 | 1000 | 385 | 510 | 137,89 | полимербетон | D400 |
|
|
Запросить КП |
| 0779547П-С | Блок монолитный водоотводный CompoMax полимербетонный ревизионный с решеткой полимербетонной DN300 h51 кл.D (комплект). Цвет серый. | Блок монолитный CompoMax БМВ-30.39.51-ПР-ПС-Щ4 | 1000 | 385 | 510 | 137,89 | полимербетон | D400 | Запросить КП | ||
| 0779547П-Ч | Блок монолитный водоотводный CompoMax полимербетонный ревизионный с решеткой полимербетонной DN300 h51 кл.D (комплект). Цвет черный. | Блок монолитный CompoMax БМВ-30.39.51-ПР-ПЧ-Щ4 | 1000 | 385 | 510 | 137,89 | полимербетон | D400 | Запросить КП | ||
| 077954709П | Блок монолитный водоотводный CompoMax полимербетонный ревизионный с вертикальным выпуском 250мм и решеткой полимербетонной DN300 h51 кл.D (комплект). Цвет песочный. | Блок монолитный CompoMax БМВ-30.39.51-ПР-ПВ-Щ4 | 1000 | 385 | 510 | 135,46 | полимербетон | D400 |
|
|
Запросить КП |
| 077954709П-С | Блок монолитный водоотводный CompoMax полимербетонный ревизионный с вертикальным выпуском 250мм и решеткой полимербетонной DN300 h51 кл.D (комплект). Цвет серый. | Блок монолитный CompoMax БМВ-30.39.51-ПР-ПВС-Щ4 | 1000 | 385 | 510 | 135,46 | полимербетон | D400 | Запросить КП | ||
| 077954709П-Ч | Блок монолитный водоотводный CompoMax полимербетонный ревизионный с вертикальным выпуском 250мм и решеткой полимербетонной DN300 h51 кл.D (комплект). Цвет черный. | Блок монолитный CompoMax БМВ-30.39.51-ПР-ПВЧ-Щ4 | 1000 | 385 | 510 | 135,46 | полимербетон | D400 | Запросить КП |
Полимербетонный водоотводный моноблок DN300 H510 D400 с ревизионной полимербетонной решёткой
Моноблок DN300 H510 D400 — линейный водоотвод повышенной производительности для дорог, парковок и коммерческих территорий
На объектах с большими площадями асфальтовых и бетонных покрытий эффективность поверхностного водоотведения определяется не только шириной канала, но и его внутренним объёмом. При сильных осадках система должна быстро принимать и транспортировать значительные объёмы воды, предотвращая образование подтоплений и разрушение дорожного покрытия.
Полимербетонный водоотводный моноблок DN300 высотой 510 мм класса нагрузки D400 разработан для объектов транспортной и коммерческой инфраструктуры, где требуется повышенная пропускная способность и высокая устойчивость к эксплуатационным нагрузкам. Увеличенное гидравлическое сечение DN300 в сочетании с высотой H510 позволяет создать дополнительный резерв объёма внутри канала и обеспечить стабильную работу системы даже в периоды интенсивных осадков.
Конструкция оснащена ревизионной полимербетонной решёткой, обеспечивающей удобный доступ к внутреннему каналу для контроля состояния и обслуживания системы.
Области применения
Моноблок DN300 H510 D400 рекомендуется использовать на объектах с регулярным движением автомобильного транспорта и повышенными требованиями к производительности системы водоотведения.
Основные области применения:
- городские автомобильные дороги;
- магистральные улицы районного значения;
- подъездные дороги к торговым комплексам;
- территории торгово-развлекательных центров;
- парковки и паркинги;
- многоуровневые парковочные комплексы;
- автозаправочные станции;
- автомоечные комплексы;
- станции технического обслуживания;
- дилерские центры;
- распределительные центры;
- складские комплексы со среднетоннажным транспортом;
- территории бизнес-центров;
- объекты городской инфраструктуры;
- зоны разгрузки коммерческих объектов.
Класс нагрузки D400 обеспечивает надёжную эксплуатацию в условиях постоянного автомобильного движения и соответствует требованиям большинства коммерческих и дорожных объектов.
Монолитная конструкция — меньше соединений, выше надёжность
Моноблочная конструкция представляет собой единый прочный элемент из полимербетона, рассчитанный на длительную эксплуатацию под транспортной нагрузкой.
Преимущества такого решения:
- отсутствие дополнительных конструктивных узлов;
- высокая жёсткость системы;
- стабильная геометрия канала;
- снижение риска локальных деформаций;
- упрощённая схема монтажа;
- долговечность при интенсивной эксплуатации.
Монолитная конструкция особенно востребована на объектах, где важны надёжность инженерной системы и минимизация эксплуатационных затрат.
Гидравлическое сечение DN300 — высокая пропускная способность
Сечение DN300 предназначено для объектов с большой площадью водосбора и значительным объёмом поверхностного стока.
Преимущества увеличенного гидравлического сечения:
- быстрый приём дождевой воды;
- эффективный отвод талых вод;
- снижение риска образования луж;
- возможность работы на протяжённых участках;
- стабильная производительность во время интенсивных осадков.
Использование DN300 позволяет повысить эффективность системы без необходимости увеличивать количество водоотводных линий.
Высота 510 мм — дополнительный гидравлический резерв
Главная особенность исполнения H510 — увеличенный внутренний объём канала по сравнению с более низкими моделями серии.
Это обеспечивает:
- дополнительный запас пропускной способности;
- устойчивую работу при пиковых расходах воды;
- снижение риска переполнения системы;
- эффективный отвод стока с больших площадей покрытия;
- повышение надёжности водоотведения в периоды сильных дождей.
Высота H510 часто применяется на объектах, где требуется резерв производительности без увеличения ширины водоотводной линии.
Ревизионная полимербетонная решётка — удобный доступ к системе
Для сохранения расчётной эффективности водоотвода необходимо проводить периодический контроль состояния канала.
Съёмная полимербетонная решётка позволяет:
- выполнять визуальную ревизию;
- контролировать уровень загрязнения;
- проводить очистку канала;
- выполнять профилактическое обслуживание;
- быстро получать доступ к внутренней части системы.
Полимербетонная решётка рассчитана на эксплуатацию совместно с моноблоком класса нагрузки D400.
Преимущества полимербетона
Полимербетон сочетает высокую прочность и устойчивость к агрессивным факторам окружающей среды.
Основные преимущества материала:
- высокая прочность на сжатие;
- минимальное водопоглощение;
- устойчивость к морозу;
- стойкость к воздействию влаги;
- отсутствие коррозии;
- устойчивость к дорожным реагентам;
- длительный срок службы;
- гладкая поверхность канала для эффективного прохождения потока.
Крепление ревизионной решётки
Для фиксации решётки применяется стандартный крепёжный комплект:
- болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
- гайка квадратная М12 (DIN 557) — 4 шт.;
- шайба 12 (ГОСТ 11371) — 4 шт.
Преимущества крепления:
- надёжная фиксация решётки;
- устойчивость к вибрационным нагрузкам;
- возможность быстрого демонтажа для обслуживания;
- использование распространённых стандартных элементов.
Цветовые решения
Для различных типов покрытий доступны следующие варианты исполнения:
- песочный — базовое исполнение;
- серый — для бетонных площадок и паркингов;
- чёрный — для асфальтовых дорог и парковок.
Технические характеристики
- гидравлическое сечение — DN300;
- монтажная высота — 510 мм;
- длина секции — 1000 мм;
- класс нагрузки — D400;
- материал корпуса — полимербетон;
- материал ревизионной решётки — полимербетон;
- монолитная конструкция;
- обслуживание осуществляется через съёмную ревизионную решётку.
Испытания на соответствие классу нагрузки D400 выполняются только для комплекта «моноблок + полимербетонная решётка», что гарантирует соответствие изделия заявленным эксплуатационным характеристикам.
Рекомендации инженера-проектировщика
Моноблок DN300 H510 D400 рекомендуется использовать на объектах с большой площадью водонепроницаемых покрытий, где требуется дополнительный гидравлический резерв по сравнению со стандартными решениями. При выборе системы следует учитывать площадь водосбора, уклоны покрытия и интенсивность расчётных осадков. Правильно подобранная высота канала позволяет повысить надёжность водоотведения и снизить риск локальных подтоплений в периоды максимальных нагрузок на систему.
